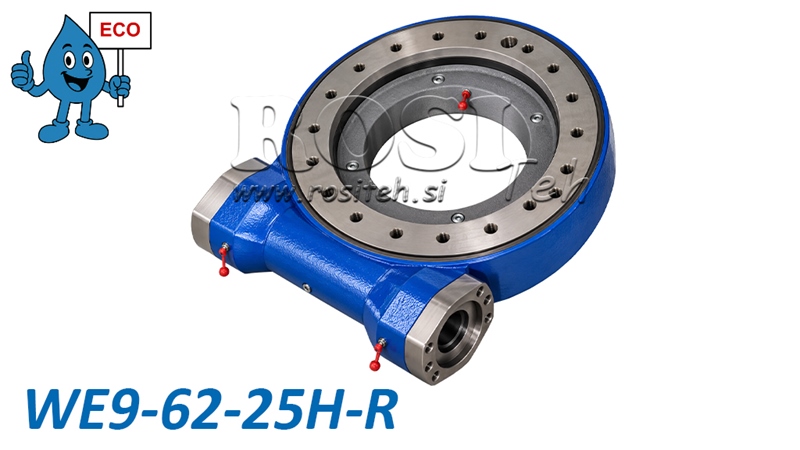

    SLIEKINĖS PAVAROS SUKIMO PAVARA SERIJA WEA9 - 8 kNm - PERDAVIMO SANTYKIS 62:1 - ECO
    SLIEKINĖS PAVAROS SUKIMO PAVARA SERIJA WEA9 - 8 kNm - PERDAVIMO SANTYKIS 62:1 - ECO
    SLIEKINĖS PAVAROS SUKIMO PAVARA SERIJA WEA9 - 8 kNm - PERDAVIMO SANTYKIS 62:1 - ECO
    SLIEKINĖS PAVAROS SUKIMO PAVARA SERIJA WEA9 - 8 kNm - PERDAVIMO SANTYKIS 62:1 - ECO
    SLIEKINĖS PAVAROS SUKIMO PAVARA SERIJA WEA9 - 8 kNm - PERDAVIMO SANTYKIS 62:1 - ECO
    SLIEKINĖS PAVAROS SUKIMO PAVARA SERIJA WEA9 - 8 kNm - PERDAVIMO SANTYKIS 62:1 - ECO

    SLIEKINĖS PAVAROS SUKIMO PAVARA SERIJA WEA9 - 8 kNm - PERDAVIMO SANTYKIS 62:1 - ECO

    Produkto kodas:
    14969
    OEM:
    9990000182022
    Mokesčių tarifas
    22 %
    Kaina be PVM:
    622,95 EUR
    Kaina su PVM:
    760,00 EUR
    Ref:
    15
    PRIDĖTI Į KREPŠELĮ
    Techninė informacija
    Tiekėjas: Kinija
    Garantija: 6 mėnesiai
    Grąžinimas arba keitimas: 14 dienų
    Gaminio svoris: 50 kg
    Modelis: WEA9 - ECO
    Statinė ašinė apkrovos galia: 578 kN
    Statinė radialinė apkrovos galia: 215 kN
    Sukimosi diapazonas: 360° (nepertraukiamas)
    Perdavimo santykis: 62:1
    Maksimalus išėjimo sukimosi greitis: ≤ 2 rpm
    Vertimo momentas: 35,6 kNm
    Laisvumas: ≤ 0,15°
    Išorinis pasukimo mazgo skersmuo: 342 mm
    Laikymo momentas: 38,7 kNm
    Įėjimo velenas: Ø25 mm
    Išėjimo momentas: 8 kNm



    Aprašymas



    Mūsų ECO linijos WEA serijos sliekinės pasukimo pavaros yra galingas, tvirtas ir ekonomiškas sprendimas kontroliuojamam sunkių konstrukcijų ir mechanizmų sukimui. Jos kompaktiškame mazge sujungia sliekinį reduktorių ir pasukimo guolį, užtikrindamos didelio sukimo momento perdavimą bei atlaikydamos ašines, radialines ir vertimo apkrovas.



    WEA ECO serija pasižymi puikiu kainos ir kokybės santykiu ir tinka žemės ūkio, miškų ūkio, statybos bei pramoninės technikos naudojimo sritims, kur reikalingas didelis sukimo momentas ir tikslus apkrovos pozicionavimas.



    Kaip veikia sliekinė pasukimo pavara



    Sliekinė pasukimo pavara veikia sliekinės pavaros perdavimo principu, kai sliekas suka dantytą pasukimo žiedą. Tokia konstrukcija užtikrina didelį redukcijos santykį, didelį išėjimo sukimo momentą ir lėtą, sklandų bei kontroliuojamą sukimąsi. Pavara gali būti varoma tinkamu hidrauliniu varikliu. Jos konstrukcija leidžia nepertraukiamai suktis 360°, o integruotas pasukimo guolis atlaiko dideles ašines ir radialines jėgas bei vertimo momentus, todėl pavara tinka sudėtingoms eksploatavimo sąlygoms.





    Pagrindiniai privalumai



    • ECO linija – prieinamas sprendimas, pasižymintis puikiu kainos ir kokybės santykiu.

    • Didelis išėjimo sukimo momentas sunkioms konstrukcijoms ir kroviniams sukti.

    • Kompaktiška ir tvirta konstrukcija su integruotu pasukimo guoliu.

    • Nepertraukiamo 360° sukimosi galimybė.

    • Tikslus ir kontroliuojamas sukimasis dėl didelio redukcijos santykio.

    • Didelė ašinės ir radialinės apkrovos galia.

    • Didelis atsparumas vertimo momentams.

    • Aukštos kokybės medžiagos ir termiškai apdoroti krumpliaračių komponentai.

    • Platus modelių asortimentas skirtingoms apkrovoms ir naudojimo sritims.





    Naudojimo sritys



    WEA ECO serijos sliekinės pasukimo pavaros naudojamos įvairiose pramonės šakose, ypač ten, kur reikalingas patikimas sunkiųjų mašinų komponentų ir mazgų sukimas bei pozicionavimas.

    • Miškų ūkio technika – miško priekabos, kranai ir besisukančios konstrukcijos.

    • Žemės ūkio technika – besisukančios strėlės, padargai ir žemės ūkio įranga.

    • Statybinė technika – kranai, kėlimo įranga ir besisukančios platformos.

    • Pramoninė įranga – pozicionavimo įtaisai, sukamieji stalai ir medžiagų tvarkymo sistemos.

    • Transporto ir specialiosios paskirties transporto priemonės – besisukantys mazgai ir ant transporto priemonių montuojama įranga.



    Medžiagos ir konstrukcija



    WEA ECO serijos sliekinės pasukimo pavaros gaminamos iš aukštos kokybės plienų, užtikrinančių mechaninį stiprumą, atsparumą dilimui ir ilgą tarnavimo laiką tinkamai prižiūrint.



    Krumpliaračių komponentai gali būti gaminami iš 45, 50Mn, 42CrMo arba 42CrMo4 markių plieno, o sliekai gali būti gaminami iš 42CrMo arba 20CrMoTi plieno. Pasirinkti komponentai termiškai apdorojami, siekiant padidinti kietumą ir atsparumą dilimui.



    Grūdintų riedėjimo takelių paviršių kietumas yra nuo 55 iki 62 HRC, o sliekinės pavaros mazgo paviršiaus kietumas yra nuo 58 iki 62 HRC.



    Sliekinė pasukimo pavara gamykloje yra iš anksto sutepta.



    Matmenys WEA09 - ECO





    Ribinių apkrovų diagrama



    Diagramoje parodyti leistini ašinės apkrovos ir vertimo momento deriniai WEA9 sliekinei pasukimo pavarai. Didėjant ašinei apkrovai, leistinas vertimo momentas mažėja. Norint tinkamai parinkti ir saugiai eksploatuoti pasukimo pavarą, būtina laikytis gamintojo nurodytų apkrovos ribų.





    Horizontali ašis: Ašinė apkrova kN.

    Vertikali ašis: Vertimo momentas kNm.

    Užtušuota sritis: Leistini apkrovų deriniai pagal gamintojo diagramą.

    Ribinė kreivė: Didžiausia leistina kombinuotoji apkrova, kurios negalima viršyti.
