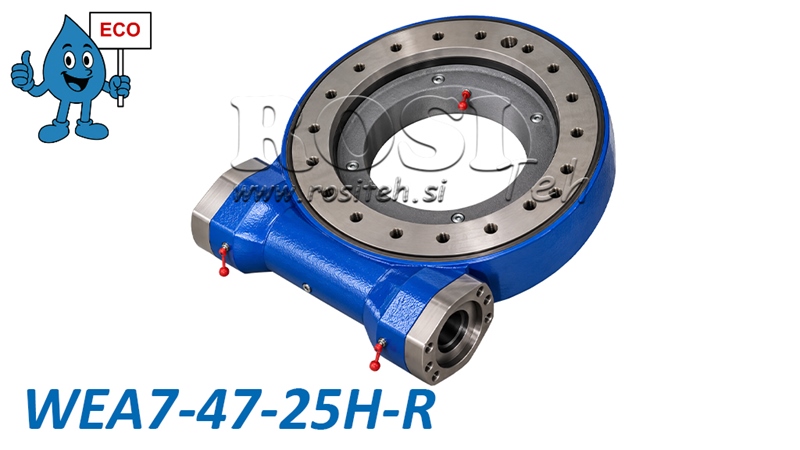

    SLIEKINĖS PAVAROS SUKIMO PAVARA SERIJA WEA7 - 3,5 kNm - PERDAVIMO SANTYKIS 47:1 - ECO
    SLIEKINĖS PAVAROS SUKIMO PAVARA SERIJA WEA7 - 3,5 kNm - PERDAVIMO SANTYKIS 47:1 - ECO
    SLIEKINĖS PAVAROS SUKIMO PAVARA SERIJA WEA7 - 3,5 kNm - PERDAVIMO SANTYKIS 47:1 - ECO
    SLIEKINĖS PAVAROS SUKIMO PAVARA SERIJA WEA7 - 3,5 kNm - PERDAVIMO SANTYKIS 47:1 - ECO
    SLIEKINĖS PAVAROS SUKIMO PAVARA SERIJA WEA7 - 3,5 kNm - PERDAVIMO SANTYKIS 47:1 - ECO
    SLIEKINĖS PAVAROS SUKIMO PAVARA SERIJA WEA7 - 3,5 kNm - PERDAVIMO SANTYKIS 47:1 - ECO

    SLIEKINĖS PAVAROS SUKIMO PAVARA SERIJA WEA7 - 3,5 kNm - PERDAVIMO SANTYKIS 47:1 - ECO

    Produkto kodas:
    14968
    OEM:
    9990000182015
    Mokesčių tarifas
    22 %
    Kaina be PVM:
    491,80 EUR
    Kaina su PVM:
    600,00 EUR
    Ref:
    37
    PRIDĖTI Į KREPŠELĮ
    Techninė informacija
    Tiekėjas: Kinija
    Garantija: 6 mėnesiai
    Grąžinimas arba keitimas: 14 dienų
    Gaminio svoris: 35 kg
    Modelis: WEA7 - ECO
    Statinė ašinė apkrova: 220 kN
    Statinė radialinė apkrova: 90 kN
    Sukimosi diapazonas: 360° (nepertraukiamas)
    Perdavimo skaičius: 47:1
    Didžiausias išėjimo sukimosi greitis: 2,5 rpm
    Vertimo momentas: 14.2 kNm
    Laisvumas: ≤ 0,2°
    Pasukimo mazgo išorinis skersmuo: 276 mm
    Laikymo momentas: 20 kNm
    Įėjimo velenas: Ø25 mm
    Išėjimo momentas: 3,5 kNm



    Aprašymas



    Mūsų ECO linijos WEA serijos sliekinės pasukimo pavaros yra galingas, tvirtas ir ekonomiškas sprendimas valdomam sunkių konstrukcijų ir mechanizmų sukimui. Jos sujungia sliekinį reduktorių ir pasukimo guolį kompaktiškame mazge, užtikrindamos didelio sukimo momento perdavimą ir atlaikydamos ašines, radialines bei vertimo apkrovas.



    WEA ECO serija pasižymi puikiu kainos ir kokybės santykiu ir tinka žemės ūkio, miško, statybinei ir pramoninei technikai, kur reikalingas didelis sukimo momentas ir tikslus apkrovos pozicionavimas.



    Kaip veikia sliekinė pasukimo pavara



    Sliekinė pasukimo pavara veikia sliekinės perdavos principu, kai sliekas suka krumpliuotą pasukimo žiedą. Tokia konstrukcija užtikrina didelį redukcijos santykį, didelį išėjimo momentą ir lėtą, sklandų bei valdomą sukimąsi. Pavarą galima valdyti naudojant tinkamą hidraulinį variklį. Jos konstrukcija leidžia nepertraukiamą 360° sukimąsi, o integruotas pasukimo guolis atlaiko dideles ašines ir radialines jėgas bei vertimo momentus, todėl pavara tinka sudėtingoms eksploatavimo sąlygoms.





    Pagrindiniai privalumai



    • ECO linija – nebrangus sprendimas, užtikrinantis puikų kainos ir kokybės santykį.

    • Didelis išėjimo momentas sunkioms konstrukcijoms ir apkrovoms sukti.

    • Kompaktiška ir tvirta konstrukcija su integruotu pasukimo guoliu.

    • Nepertraukiamo 360° sukimosi galimybė.

    • Tikslus ir valdomas sukimasis dėl didelio redukcijos santykio.

    • Didelė ašinė ir radialinė apkrova.

    • Didelis atsparumas vertimo momentams.

    • Aukštos kokybės medžiagos ir termiškai apdoroti krumpliaračių komponentai.

    • Platus modelių asortimentas skirtingoms apkrovoms ir pritaikymo sritims.





    Pritaikymo sritys



    WEA ECO serijos sliekinės pasukimo pavaros naudojamos įvairiose pramonės šakose, ypač ten, kur reikalingas patikimas sunkiosios technikos komponentų ir mazgų sukimas bei pozicionavimas.

    • Miško technika – miško priekabos, kranai ir besisukančios konstrukcijos.

    • Žemės ūkio technika – besisukančios strėlės, padargai ir žemės ūkio įranga.

    • Statybinė technika – kranai, kėlimo įranga ir besisukančios platformos.

    • Pramoninė įranga – pozicionavimo įtaisai, sukamosios platformos ir medžiagų tvarkymo sistemos.

    • Transporto ir specialiosios paskirties transporto priemonės – besisukantys mazgai ir ant transporto priemonių montuojama įranga.



    Medžiagos ir konstrukcija



    WEA ECO serijos sliekinės pasukimo pavaros gaminamos iš aukštos kokybės plienų, užtikrinančių mechaninį stiprumą, atsparumą dilimui ir ilgą tarnavimo laiką, tinkamai atliekant techninę priežiūrą.



    Krumpliaračių komponentai gali būti gaminami iš 45, 50Mn, 42CrMo arba 42CrMo4 markių plieno, o sliekai gali būti gaminami iš 42CrMo arba 20CrMoTi plieno. Pasirinkti komponentai termiškai apdorojami, siekiant padidinti kietumą ir atsparumą dilimui.



    Grūdintų riedėjimo takelių paviršių kietumas yra nuo 55 iki 62 HRC, o sliekinės pavaros mazgo paviršiaus kietumas yra nuo 58 iki 62 HRC.



    Sliekinė pasukimo pavara gamykloje iš anksto sutepta.



    WEA07 - ECO matmenys





    Ribinės apkrovos diagrama



    Diagramoje parodyti leistini ašinės apkrovos ir vertimo momento deriniai WEA7 sliekinei pasukimo pavarai. Didėjant ašinei apkrovai, leistinas vertimo momentas mažėja. Siekiant tinkamai parinkti ir saugiai eksploatuoti pasukimo pavarą, būtina laikytis gamintojo nurodytų apkrovos ribų.





    Horizontalioji ašis: ašinė apkrova kN.

    Vertikalioji ašis: vertimo momentas kNm.

    Užbrūkšniuota sritis: leistini apkrovų deriniai pagal gamintojo diagramą.

    Ribinė kreivė: didžiausia leistina kombinuota apkrova, kurios negalima viršyti.
