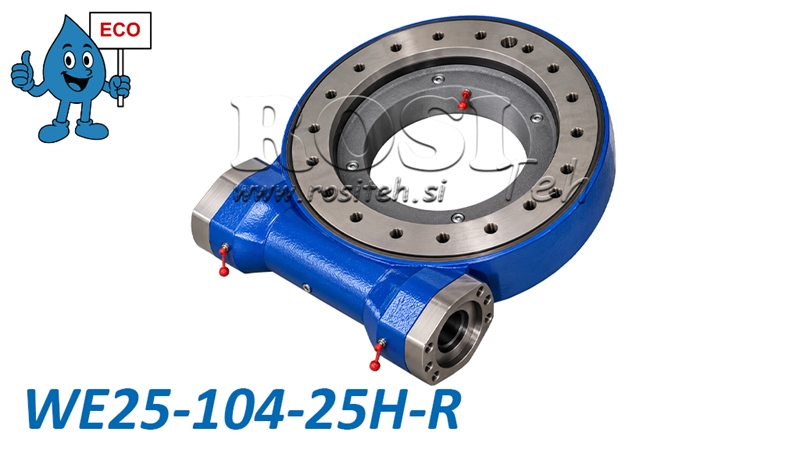

    SLIEKINĖS PAVAROS SUKIMO PAVARA SERIJA WEA25 - 34,2 kNm - PERDAVIMO SANTYKIS 104:1 - ECO
    SLIEKINĖS PAVAROS SUKIMO PAVARA SERIJA WEA25 - 34,2 kNm - PERDAVIMO SANTYKIS 104:1 - ECO
    SLIEKINĖS PAVAROS SUKIMO PAVARA SERIJA WEA25 - 34,2 kNm - PERDAVIMO SANTYKIS 104:1 - ECO
    SLIEKINĖS PAVAROS SUKIMO PAVARA SERIJA WEA25 - 34,2 kNm - PERDAVIMO SANTYKIS 104:1 - ECO
    SLIEKINĖS PAVAROS SUKIMO PAVARA SERIJA WEA25 - 34,2 kNm - PERDAVIMO SANTYKIS 104:1 - ECO
    SLIEKINĖS PAVAROS SUKIMO PAVARA SERIJA WEA25 - 34,2 kNm - PERDAVIMO SANTYKIS 104:1 - ECO

    SLIEKINĖS PAVAROS SUKIMO PAVARA SERIJA WEA25 - 34,2 kNm - PERDAVIMO SANTYKIS 104:1 - ECO

    Produkto kodas:
    14975
    OEM:
    9990000182084
    Mokesčių tarifas
    22 %
    Kaina be PVM:
    1.852,46 EUR
    Kaina su PVM:
    2.260,00 EUR
    Ref:
    5
    PRIDĖTI Į KREPŠELĮ
    Techninė informacija
    Tiekėjas: Kinija
    Garantija: 6 mėnesiai
    Grąžinimas arba keitimas: 14 dienų
    Gaminio svoris: 202 kg
    Modelis: WEA25 - ECO
    Statinė ašinė apkrova: 2360 kN
    Statinė radialinė apkrova: 945 kN
    Sukimosi diapazonas: 360° (nepertraukiamas)
    Perdavimo santykis: 104:1
    Didžiausias išėjimo sukimosi greitis: ≤ 1,5 rpm
    Verčiamasis momentas: 310 kNm
    Laisvumas: ≤ 0,15°
    Pasukimo mazgo išorinis skersmuo: 800 mm
    Laikomasis sukimo momentas: 158,3 kNm
    Įėjimo velenas: Ø25 mm
    Išėjimo sukimo momentas: 34,2 kNm



    Aprašymas



    Mūsų ECO linijos WEA serijos sliekinės pasukimo pavaros yra galingas, tvirtas ir ekonomiškas sprendimas kontroliuojamam sunkių konstrukcijų ir mechanizmų sukimui. Jos kompaktiškame mazge sujungia sliekinį reduktorių ir pasukamąjį guolį, todėl užtikrina didelio sukimo momento perdavimą ir kartu atlaiko ašines, radialines bei verčiamąsias apkrovas.



    WEA ECO serija pasižymi puikiu kainos ir kokybės santykiu ir tinka žemės ūkio, miško, statybinei bei pramoninei technikai, kur reikalingas didelis sukimo momentas ir tikslus apkrovos pozicionavimas.



    Kaip veikia sliekinė pasukimo pavara



    Sliekinė pasukimo pavara veikia sliekinės pavaros principu, kai sliekas suka dantytą pasukimo žiedą. Tokia konstrukcija užtikrina didelį perdavimo santykį, didelį išėjimo sukimo momentą bei lėtą, tolygų ir kontroliuojamą sukimąsi. Pavara gali būti valdoma naudojant tinkamą hidraulinį variklį. Jos konstrukcija leidžia nepertraukiamą 360° sukimąsi, o integruotas pasukamasis guolis atlaiko dideles ašines ir radialines jėgas bei verčiamuosius momentus, todėl pavara tinka sudėtingoms eksploatavimo sąlygoms.





    Pagrindiniai privalumai



    • ECO linija – nebrangus sprendimas, pasižymintis puikiu kainos ir kokybės santykiu.

    • Didelis išėjimo sukimo momentas sunkioms konstrukcijoms ir apkrovoms sukti.

    • Kompaktiška ir tvirta konstrukcija su integruotu pasukamuoju guoliu.

    • Nepertraukiamo 360° sukimosi galimybė.

    • Tikslus ir kontroliuojamas sukimasis dėl didelio perdavimo santykio.

    • Didelė ašinės ir radialinės apkrovos galia.

    • Didelis atsparumas verčiamiesiems momentams.

    • Aukštos kokybės medžiagos ir termiškai apdoroti krumpliaračių komponentai.

    • Platus modelių asortimentas skirtingoms apkrovoms ir taikymo sritims.





    Taikymo sritys



    WEA ECO serijos sliekinės pasukimo pavaros naudojamos įvairiose pramonės šakose, ypač ten, kur reikalingas patikimas sunkių technikos komponentų ir mazgų sukimas bei pozicionavimas.

    • Miško technika – miško priekabos, kranai ir besisukančios konstrukcijos.

    • Žemės ūkio technika – besisukančios svirtys, padargai ir žemės ūkio įranga.

    • Statybinė technika – kranai, kėlimo įranga ir besisukančios platformos.

    • Pramoninė įranga – pozicionavimo įtaisai, sukamieji stalai ir medžiagų tvarkymo sistemos.

    • Transporto ir specialiosios paskirties transporto priemonės – besisukantys mazgai ir ant transporto priemonių montuojama įranga.



    Medžiagos ir konstrukcija



    WEA ECO serijos sliekinės pasukimo pavaros gaminamos iš aukštos kokybės plienų, užtikrinančių mechaninį stiprumą, atsparumą dilimui ir ilgą tarnavimo laiką, jei atliekama tinkama techninė priežiūra.



    Krumpliaračių komponentai gali būti gaminami iš 45, 50Mn, 42CrMo arba 42CrMo4 markių plieno, o sliekai gali būti gaminami iš 42CrMo arba 20CrMoTi plieno. Atrinkti komponentai termiškai apdorojami, siekiant padidinti kietumą ir atsparumą dilimui.



    Grūdintų riedėjimo takelių paviršių kietumas yra nuo 55 iki 62 HRC, o sliekinės pavaros mazgo paviršiaus kietumas yra nuo 58 iki 62 HRC.



    Sliekinė pasukimo pavara gamykloje iš anksto sutepta.



    Matmenys WEA25 - ECO





    Ribinės apkrovos diagrama



    Diagramoje parodytos leistinos ašinės apkrovos ir verčiamojo momento kombinacijos WEA25 sliekinei pasukimo pavarai. Didėjant ašinei apkrovai, leistinas verčiamasis momentas mažėja. Siekiant tinkamai parinkti gaminį ir užtikrinti saugų darbą, būtina laikytis gamintojo nurodytų apkrovos ribų.





    Horizontalioji ašis: ašinė apkrova kN.

    Vertikalioji ašis: verčiamasis momentas kNm.

    Užtamsinta sritis: leistinos apkrovų kombinacijos pagal gamintojo diagramą.

    Ribinė kreivė: didžiausia leistina kombinuota apkrova, kurios negalima viršyti.
