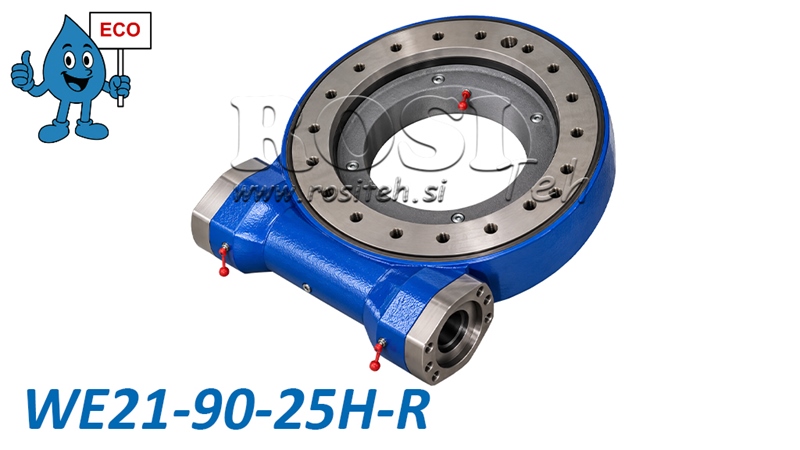

    SLIEKINĖS PAVAROS SUKIMO PAVARA SERIJA WEA21 - 28,7 kNm - PERDAVIMO SANTYKIS 90:1 - ECO
    SLIEKINĖS PAVAROS SUKIMO PAVARA SERIJA WEA21 - 28,7 kNm - PERDAVIMO SANTYKIS 90:1 - ECO
    SLIEKINĖS PAVAROS SUKIMO PAVARA SERIJA WEA21 - 28,7 kNm - PERDAVIMO SANTYKIS 90:1 - ECO
    SLIEKINĖS PAVAROS SUKIMO PAVARA SERIJA WEA21 - 28,7 kNm - PERDAVIMO SANTYKIS 90:1 - ECO
    SLIEKINĖS PAVAROS SUKIMO PAVARA SERIJA WEA21 - 28,7 kNm - PERDAVIMO SANTYKIS 90:1 - ECO
    SLIEKINĖS PAVAROS SUKIMO PAVARA SERIJA WEA21 - 28,7 kNm - PERDAVIMO SANTYKIS 90:1 - ECO

    SLIEKINĖS PAVAROS SUKIMO PAVARA SERIJA WEA21 - 28,7 kNm - PERDAVIMO SANTYKIS 90:1 - ECO

    Produkto kodas:
    14974
    OEM:
    9990000182077
    Mokesčių tarifas
    22 %
    Kaina be PVM:
    1.557,38 EUR
    Kaina su PVM:
    1.900,00 EUR
    Ref:
    5
    PRIDĖTI Į KREPŠELĮ
    Techninė informacija
    Tiekėjas: Kinija
    Garantija: 6 mėnesiai
    Grąžinimas arba keitimas: 14 dienų
    Gaminio svoris: 172 kg
    Modelis: WEA21 - ECO
    Statinė ašinė apkrova: 1598 kN
    Statinė radialinė apkrova: 640 kN
    Sukimosi diapazonas: 360° (nepertraukiamas)
    Perdavimo santykis: 90:1
    Didžiausias išėjimo greitis: ≤ 1,5 aps./min.
    Verčiamasis momentas: 203 kNm
    Laisvumas: ≤ 0,15°
    Pasukimo mazgo išorinis skersmuo: 684 mm
    Laikymo momentas: 105,8 kNm
    Įėjimo velenas: Ø25 mm
    Išėjimo momentas: 28,7 kNm



    Aprašymas



    Mūsų ECO linijos WEA serijos sliekinės pasukimo pavaros yra galingas, tvirtas ir ekonomiškas sprendimas kontroliuojamam sunkių konstrukcijų ir mechanizmų pasukimui. Jose kompaktiškame mazge sujungtas sliekinis reduktorius ir pasukimo guolis, todėl galima perduoti didelį sukimo momentą, kartu atlaikant ašines, radialines ir verčiamąsias apkrovas.



    WEA ECO serija pasižymi puikiu kainos ir kokybės santykiu ir tinka žemės ūkio, miškų ūkio, statybinei ir pramoninei technikai, kur reikalingas didelis sukimo momentas ir tikslus apkrovos pozicionavimas.



    Kaip veikia sliekinė pasukimo pavara



    Sliekinė pasukimo pavara veikia sliekinės pavaros perdavimo principu, kai sliekas suka dantytą pasukimo žiedą. Tokia konstrukcija užtikrina didelį redukcijos santykį, didelį išėjimo momentą ir lėtą, sklandų bei kontroliuojamą sukimąsi. Pavara gali būti valdoma naudojant tinkamą hidraulinį variklį. Jos konstrukcija leidžia nepertraukiamai suktis 360° kampu, o integruotas pasukimo guolis atlaiko dideles ašines ir radialines jėgas bei verčiamuosius momentus, todėl pavara tinka darbui sudėtingomis eksploatavimo sąlygomis.





    Pagrindiniai privalumai



    • ECO linija – prieinamas sprendimas, užtikrinantis puikų kainos ir kokybės santykį.

    • Didelis išėjimo momentas sunkioms konstrukcijoms ir kroviniams sukti.

    • Kompaktiška ir tvirta konstrukcija su integruotu pasukimo guoliu.

    • Galimybė nepertraukiamai suktis 360° kampu.

    • Tikslus ir kontroliuojamas sukimasis su dideliu redukcijos santykiu.

    • Didelė ašinė ir radialinė apkrovos galia.

    • Didelis atsparumas verčiamiesiems momentams.

    • Aukštos kokybės medžiagos ir termiškai apdoroti krumpliaračių komponentai.

    • Platus modelių pasirinkimas skirtingoms apkrovoms ir naudojimo sritims.





    Naudojimo sritys



    WEA ECO serijos sliekinės pasukimo pavaros naudojamos įvairiose pramonės šakose, ypač ten, kur reikalingas patikimas sunkiosios technikos komponentų ir mazgų sukimas bei pozicionavimas.

    • Miškų ūkio technika – miško priekabos, kranai ir sukamosios konstrukcijos.

    • Žemės ūkio technika – sukamosios strėlės, padargai ir žemės ūkio įranga.

    • Statybinė technika – kranai, kėlimo įranga ir sukamosios platformos.

    • Pramoninė įranga – pozicionavimo įtaisai, sukamosios staltiesės ir medžiagų krovos sistemos.

    • Transporto ir specialiosios paskirties transporto priemonės – sukamieji mazgai ir ant transporto priemonių montuojama įranga.



    Medžiagos ir konstrukcija



    WEA ECO serijos sliekinės pasukimo pavaros gaminamos iš aukštos kokybės plieno, užtikrinančio mechaninį stiprumą, atsparumą dilimui ir ilgą tarnavimo laiką, jei atliekama tinkama priežiūra.



    Krumpliaračių komponentai gali būti gaminami iš 45, 50Mn, 42CrMo arba 42CrMo4 markių plieno, o sliekai gali būti gaminami iš 42CrMo arba 20CrMoTi plieno. Pasirinkti komponentai termiškai apdorojami, siekiant padidinti kietumą ir atsparumą dilimui.



    Grūdintų riedėjimo takelių paviršių kietumas yra nuo 55 iki 62 HRC, o sliekinės pavaros mazgo paviršiaus kietumas yra nuo 58 iki 62 HRC.



    Sliekinė pasukimo pavara gamykloje iš anksto sutepta.



    Matmenys WEA21 - ECO





    Ribinių apkrovų diagrama



    Diagramoje parodytos leistinos ašinės apkrovos ir verčiamojo momento kombinacijos WEA21 sliekinei pasukimo pavarai. Didėjant ašinei apkrovai, leistinas verčiamasis momentas mažėja. Norint tinkamai parinkti pavarą ir saugiai ją eksploatuoti, būtina laikytis gamintojo nurodytų apkrovos ribų.





    Horizontalioji ašis: Ašinė apkrova kN.

    Vertikalioji ašis: Verčiamasis momentas kNm.

    Užbrūkšniuota sritis: Leistinos apkrovų kombinacijos pagal gamintojo diagramą.

    Ribinė kreivė: Didžiausia leistina kombinuota apkrova, kurios negalima viršyti.
