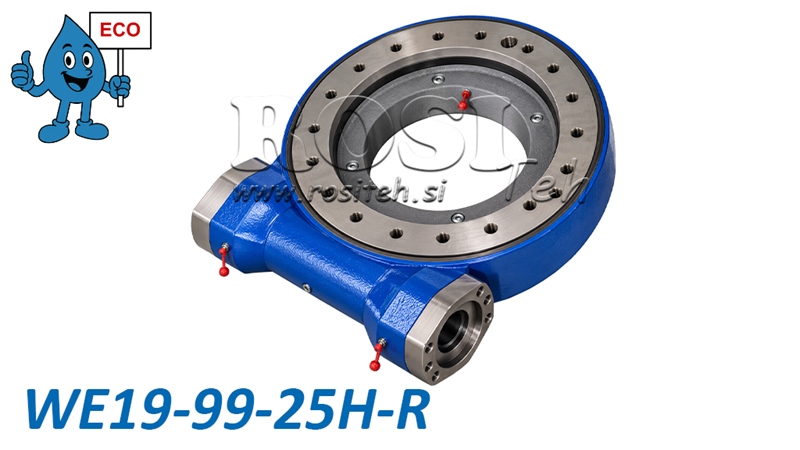

    SLIEKINĖS PAVAROS SUKIMO PAVARA SERIJA WEA19 - 19,1 kNm - PERDAVIMO SANTYKIS 99:1 - ECO
    SLIEKINĖS PAVAROS SUKIMO PAVARA SERIJA WEA19 - 19,1 kNm - PERDAVIMO SANTYKIS 99:1 - ECO
    SLIEKINĖS PAVAROS SUKIMO PAVARA SERIJA WEA19 - 19,1 kNm - PERDAVIMO SANTYKIS 99:1 - ECO
    SLIEKINĖS PAVAROS SUKIMO PAVARA SERIJA WEA19 - 19,1 kNm - PERDAVIMO SANTYKIS 99:1 - ECO
    SLIEKINĖS PAVAROS SUKIMO PAVARA SERIJA WEA19 - 19,1 kNm - PERDAVIMO SANTYKIS 99:1 - ECO
    SLIEKINĖS PAVAROS SUKIMO PAVARA SERIJA WEA19 - 19,1 kNm - PERDAVIMO SANTYKIS 99:1 - ECO

    SLIEKINĖS PAVAROS SUKIMO PAVARA SERIJA WEA19 - 19,1 kNm - PERDAVIMO SANTYKIS 99:1 - ECO

    Produkto kodas:
    14973
    OEM:
    9990000182060
    Mokesčių tarifas
    22 %
    Kaina be PVM:
    1.262,30 EUR
    Kaina su PVM:
    1.540,00 EUR
    Ref:
    5
    PRIDĖTI Į KREPŠELĮ
    Techninė informacija
    Tiekėjas: Kinija
    Garantija: 6 mėnesiai
    Grąžinimas arba keitimas: 14 dienų
    Gaminio svoris: 118 kg
    Modelis: WEA19 - ECO
    Statinė ašinė apkrovos galia: 1800 kN
    Statinė radialinė apkrovos galia: 675 kN
    Sukimosi diapazonas: 360° (nepertraukiamas)
    Perdavimo skaičius: 99:1
    Didžiausias išėjimo greitis: ≤ 2 rpm
    Apvertimo momentas: 196 kNm
    Laisvumas: ≤ 0,15°
    Pasukimo mazgo išorinis skersmuo: 624 mm
    Laikymo momentas: 80,1 kNm
    Įėjimo velenas: Ø25 mm
    Išėjimo momentas: 18,5 kNm



    Aprašymas



    Mūsų ECO linijos WEA serijos sliekinės pasukimo pavaros yra galingas, tvirtas ir ekonomiškas sprendimas kontroliuojamam sunkių konstrukcijų ir mašinų sukimui. Jos kompaktiškame mazge sujungia sliekinį reduktorių ir pasukamąjį guolį, todėl užtikrina didelio sukimo momento perdavimą, kartu atlaikydamos ašines, radialines ir apvertimo apkrovas.



    WEA ECO serija pasižymi puikiu kainos ir kokybės santykiu ir tinka žemės ūkio, miško, statybos bei pramoninės technikos taikymams, kuriuose reikalingas didelis sukimo momentas ir tikslus apkrovos pozicionavimas.



    Kaip veikia sliekinė pasukimo pavara



    Sliekinė pasukimo pavara veikia sliekinės pavaros principu, kai sliekas suka krumpliuotą pasukamąjį žiedą. Tokia konstrukcija užtikrina didelį redukcijos perdavimo skaičių, didelį išėjimo momentą ir lėtą, tolygų bei kontroliuojamą sukimąsi. Pavara gali būti valdoma naudojant tinkamą hidraulinį variklį. Jos konstrukcija leidžia nepertraukiamą 360° sukimąsi, o integruotas pasukamasis guolis atlaiko dideles ašines ir radialines jėgas bei apvertimo momentus, todėl pavara tinka sudėtingoms eksploatavimo sąlygoms.





    Pagrindiniai privalumai



    • ECO linija – nebrangus sprendimas, užtikrinantis puikų kainos ir kokybės santykį.

    • Didelis išėjimo momentas sunkioms konstrukcijoms ir apkrovoms sukti.

    • Kompaktiška ir tvirta konstrukcija su integruotu pasukamuoju guoliu.

    • Galimybė nepertraukiamai suktis 360° kampu.

    • Tikslus ir kontroliuojamas sukimasis dėl didelio redukcijos perdavimo skaičiaus.

    • Didelė ašinė ir radialinė apkrovos galia.

    • Didelis atsparumas apvertimo momentams.

    • Aukštos kokybės medžiagos ir termiškai apdoroti krumpliaračių komponentai.

    • Platus modelių pasirinkimas skirtingoms apkrovoms ir taikymams.





    Taikymo sritys



    WEA ECO serijos sliekinės pasukimo pavaros naudojamos įvairiose pramonės šakose, ypač taikymuose, kuriuose reikalingas patikimas sunkiosios technikos komponentų ir mazgų sukimas bei pozicionavimas.

    • Miško technika – miško priekabos, kranai ir pasukamosios konstrukcijos.

    • Žemės ūkio technika – pasukamosios sijos, padargai ir žemės ūkio įranga.

    • Statybinė technika – kranai, kėlimo įranga ir pasukamosios platformos.

    • Pramoninė įranga – pozicionavimo įtaisai, sukamieji stalai ir medžiagų tvarkymo sistemos.

    • Transporto ir specialiosios paskirties transporto priemonės – pasukamieji mazgai ir ant transporto priemonių montuojama įranga.



    Medžiagos ir konstrukcija



    WEA ECO serijos sliekinės pasukimo pavaros gaminamos iš aukštos kokybės plienų, užtikrinančių mechaninį stiprumą, atsparumą dilimui ir ilgą eksploatavimo laiką, kai atliekama tinkama techninė priežiūra.



    Krumpliaračių komponentai gali būti gaminami iš 45, 50Mn, 42CrMo arba 42CrMo4 markių plieno, o sliekai gali būti gaminami iš 42CrMo arba 20CrMoTi plieno. Atrinkti komponentai termiškai apdorojami, siekiant padidinti kietumą ir atsparumą dilimui.



    Grūdintų riedėjimo takelių paviršių kietumas yra nuo 55 iki 62 HRC, o sliekinės pavaros mazgo paviršiaus kietumas yra nuo 58 iki 62 HRC.



    Sliekinė pasukimo pavara gamykloje iš anksto sutepta.



    Matmenys WEA19 - ECO





    Ribinių apkrovų diagrama



    Diagramoje parodytos leistinos ašinės apkrovos ir apvertimo momento kombinacijos WEA19 sliekinei pasukimo pavarai. Didėjant ašinei apkrovai, leistinas apvertimo momentas mažėja. Norint tinkamai parinkti ir saugiai eksploatuoti pasukimo pavarą, būtina laikytis gamintojo nurodytų apkrovos ribų.





    Horizontalioji ašis: Ašinė apkrova kN.

    Vertikalioji ašis: Apvertimo momentas kNm.

    Užbrūkšniuota sritis: Leistinos apkrovų kombinacijos pagal gamintojo diagramą.

    Ribinė kreivė: Didžiausia leistina kombinuota apkrova, kurios negalima viršyti.
