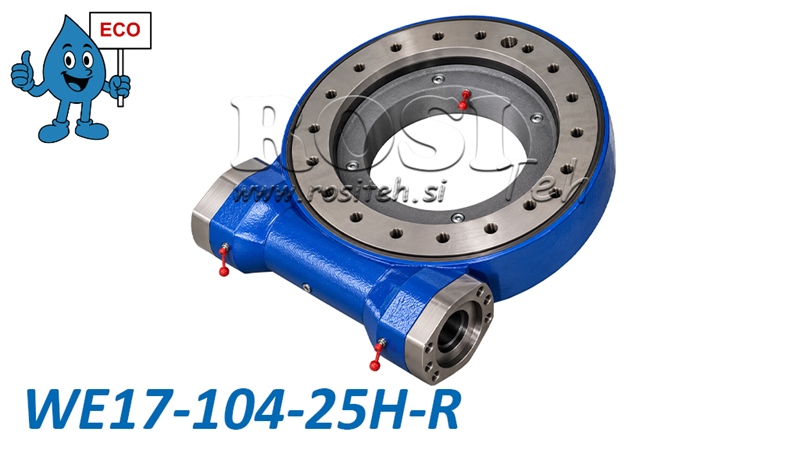

    SLIEKINĖS PAVAROS SUKIMO PAVARA SERIJA WEA17 - 13,2 kNm - PERDAVIMO SANTYKIS 104:1 - ECO
    SLIEKINĖS PAVAROS SUKIMO PAVARA SERIJA WEA17 - 13,2 kNm - PERDAVIMO SANTYKIS 104:1 - ECO
    SLIEKINĖS PAVAROS SUKIMO PAVARA SERIJA WEA17 - 13,2 kNm - PERDAVIMO SANTYKIS 104:1 - ECO
    SLIEKINĖS PAVAROS SUKIMO PAVARA SERIJA WEA17 - 13,2 kNm - PERDAVIMO SANTYKIS 104:1 - ECO
    SLIEKINĖS PAVAROS SUKIMO PAVARA SERIJA WEA17 - 13,2 kNm - PERDAVIMO SANTYKIS 104:1 - ECO
    SLIEKINĖS PAVAROS SUKIMO PAVARA SERIJA WEA17 - 13,2 kNm - PERDAVIMO SANTYKIS 104:1 - ECO

    SLIEKINĖS PAVAROS SUKIMO PAVARA SERIJA WEA17 - 13,2 kNm - PERDAVIMO SANTYKIS 104:1 - ECO

    Produkto kodas:
    14972
    OEM:
    9990000182053
    Mokesčių tarifas
    22 %
    Kaina be PVM:
    1.000,00 EUR
    Kaina su PVM:
    1.220,00 EUR
    Ref:
    5
    PRIDĖTI Į KREPŠELĮ
    Techninė informacija
    Tiekėjas: Kinija
    Garantija: 6 mėnesiai
    Grąžinimas arba keitimas: 14 dienų
    Gaminio svoris: 94 kg
    Modelis: WEA17 - ECO
    Leistina statinė ašinė apkrova: 1166 kN
    Leistina statinė radialinė apkrova: 435 kN
    Sukimosi diapazonas: 360° (nepertraukiamas)
    Perdavimo santykis: 86:1
    Didžiausias išėjimo sūkių dažnis: ≤ 2 rpm
    Vartymo momentas: 142,4 kNm
    Laisvumas: ≤ 0,15°
    Pasukimo mazgo išorinis skersmuo: 566 mm
    Laikymo momentas: 72,3 kNm
    Įėjimo velenas: Ø25 mm
    Išėjimo momentas: 12,96 kNm



    Aprašymas



    Mūsų ECO linijos WEA serijos sliekinės pasukimo pavaros yra galingas, tvirtas ir ekonomiškas sprendimas kontroliuojamam sunkių konstrukcijų ir mechanizmų sukimui. Jos kompaktiškame mazge sujungia sliekinį reduktorių ir pasukamąjį guolį, užtikrindamos didelio sukimo momento perdavimą ir kartu atlaikydamos ašines, radialines bei vartymo apkrovas.



    WEA ECO serija pasižymi puikiu kainos ir kokybės santykiu ir tinka žemės ūkio, miškų ūkio, statybinei bei pramoninei technikai, kur reikalingas didelis sukimo momentas ir tikslus apkrovos pozicionavimas.



    Kaip veikia sliekinė pasukimo pavara



    Sliekinė pasukimo pavara veikia sliekinės pavaros perdavimo principu, kai sliekas suka dantytą pasukimo žiedą. Tokia konstrukcija užtikrina didelį perdavimo mažinimo santykį, didelį išėjimo momentą ir lėtą, tolygų bei kontroliuojamą sukimąsi. Pavara gali būti valdoma naudojant tinkamą hidraulinį variklį. Jos konstrukcija leidžia nepertraukiamai suktis 360°, o integruotas pasukamasis guolis atlaiko dideles ašines ir radialines jėgas bei vartymo momentus, todėl pavara tinka sudėtingoms eksploatavimo sąlygoms.





    Pagrindiniai privalumai



    • ECO linija – įperkamas sprendimas, pasižymintis puikiu kainos ir kokybės santykiu.

    • Didelis išėjimo momentas sunkioms konstrukcijoms ir apkrovoms sukti.

    • Kompaktiška ir tvirta konstrukcija su integruotu pasukamuoju guoliu.

    • Galimybė nepertraukiamai suktis 360° kampu.

    • Tikslus ir kontroliuojamas sukimas su dideliu perdavimo mažinimo santykiu.

    • Didelė ašinės ir radialinės apkrovos laikomoji geba.

    • Didelis atsparumas vartymo momentams.

    • Aukštos kokybės medžiagos ir termiškai apdoroti krumpliaračių komponentai.

    • Platus modelių asortimentas skirtingoms apkrovoms ir panaudojimo sritims.





    Panaudojimo sritys



    WEA ECO serijos sliekinės pasukimo pavaros naudojamos įvairiose pramonės šakose, ypač ten, kur reikalingas patikimas sunkiųjų mašinų komponentų ir mazgų sukimas bei pozicionavimas.

    • Miškų ūkio technika – miško priekabos, kranai ir besisukančios konstrukcijos.

    • Žemės ūkio technika – besisukančios svirtys, padargai ir žemės ūkio įranga.

    • Statybinė technika – kranai, kėlimo įranga ir besisukančios platformos.

    • Pramoninė įranga – pozicionavimo įtaisai, sukieji stalai ir medžiagų krovos sistemos.

    • Transporto ir specialiosios paskirties transporto priemonės – besisukantys mazgai ir ant transporto priemonių montuojama įranga.



    Medžiagos ir konstrukcija



    WEA ECO serijos sliekinės pasukimo pavaros gaminamos iš aukštos kokybės plieno, užtikrinančio mechaninį stiprumą, atsparumą dilimui ir ilgą eksploatavimo laiką tinkamai prižiūrint.



    Krumpliaračių komponentai gali būti gaminami iš 45, 50Mn, 42CrMo arba 42CrMo4 markių plieno, o sliekai gali būti gaminami iš 42CrMo arba 20CrMoTi plieno. Pasirinkti komponentai termiškai apdorojami, siekiant padidinti kietumą ir atsparumą dilimui.



    Grūdintų riedėjimo takelių paviršių kietumas yra nuo 55 iki 62 HRC, o sliekinės pavaros mazgo paviršiaus kietumas yra nuo 58 iki 62 HRC.



    Sliekinė pasukimo pavara gamykloje yra iš anksto sutepta.



    Matmenys WEA17 - ECO





    Ribinės apkrovos diagrama



    Diagramoje parodytos leistinos ašinės apkrovos ir vartymo momento kombinacijos WEA17 sliekinei pasukimo pavarai. Didėjant ašinei apkrovai, leistinas vartymo momentas mažėja. Norint tinkamai parinkti ir saugiai eksploatuoti pasukimo pavarą, būtina laikytis gamintojo nurodytų apkrovos ribų.





    Horizontalioji ašis: ašinė apkrova kN.

    Vertikalioji ašis: vartymo momentas kNm.

    Užtamsinta sritis: leistinos apkrovų kombinacijos pagal gamintojo diagramą.

    Ribinė kreivė: didžiausia leistina kombinuota apkrova, kurios negalima viršyti.
