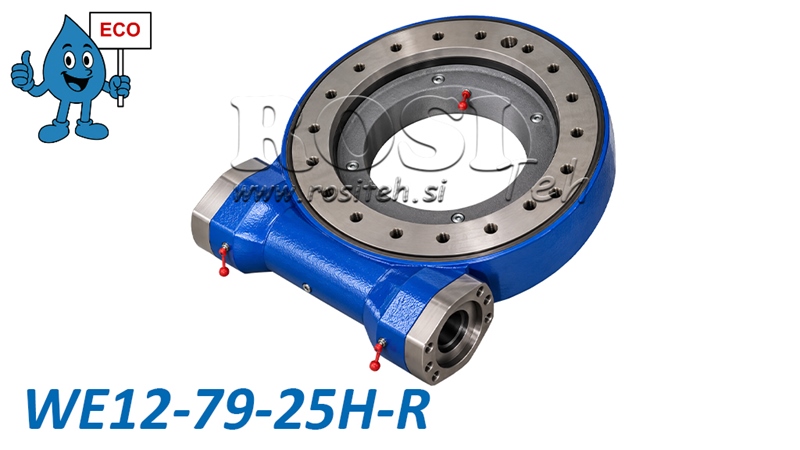

    SLIEKINĖS PAVAROS SUKIMO PAVARA SERIJA WEA12 - 9,36 kNm - PERDAVIMO SANTYKIS 79:1 - ECO
    SLIEKINĖS PAVAROS SUKIMO PAVARA SERIJA WEA12 - 9,36 kNm - PERDAVIMO SANTYKIS 79:1 - ECO
    SLIEKINĖS PAVAROS SUKIMO PAVARA SERIJA WEA12 - 9,36 kNm - PERDAVIMO SANTYKIS 79:1 - ECO
    SLIEKINĖS PAVAROS SUKIMO PAVARA SERIJA WEA12 - 9,36 kNm - PERDAVIMO SANTYKIS 79:1 - ECO
    SLIEKINĖS PAVAROS SUKIMO PAVARA SERIJA WEA12 - 9,36 kNm - PERDAVIMO SANTYKIS 79:1 - ECO
    SLIEKINĖS PAVAROS SUKIMO PAVARA SERIJA WEA12 - 9,36 kNm - PERDAVIMO SANTYKIS 79:1 - ECO

    SLIEKINĖS PAVAROS SUKIMO PAVARA SERIJA WEA12 - 9,36 kNm - PERDAVIMO SANTYKIS 79:1 - ECO

    Produkto kodas:
    14970
    OEM:
    9990000182039
    Mokesčių tarifas
    22 %
    Kaina be PVM:
    729,51 EUR
    Kaina su PVM:
    890,00 EUR
    Ref:
    19
    PRIDĖTI Į KREPŠELĮ
    Techninė informacija
    Tiekėjas: Kinija
    Garantija: 6 mėnesiai
    Grąžinimas arba keitimas: 14 dienų
    Gaminio svoris: 66 kg
    Modelis: WEA12 - ECO
    Statinė ašinės apkrovos galia: 760 kN
    Statinė radialinės apkrovos galia: 280 kN
    Pasukimo diapazonas: 360° (nepertraukiamas)
    Perdavimo santykis: 79:1
    Maksimalus išėjimo sukimosi greitis: ≤ 2 rpm
    Vertimo momentas: 56 kNm
    Laisvumas: ≤ 0,17°
    Pasukimo mazgo išorinis skersmuo: 430 mm
    Laikymo momentas: 43 kNm
    Įėjimo velenas: Ø25 mm
    Išėjimo sukimo momentas: 9,5 kNm



    Aprašymas



    Mūsų ECO linijos WEA serijos sliekinės pasukimo pavaros yra galingas, tvirtas ir ekonomiškas sprendimas sunkių konstrukcijų ir mašinų valdomam pasukimui. Jos kompaktiškame mazge sujungia sliekinį reduktorių ir pasukimo guolį, todėl užtikrina didelio sukimo momento perdavimą ir kartu atlaiko ašines, radialines bei vertimo apkrovas.



    WEA ECO serija pasižymi puikiu kainos ir kokybės santykiu ir tinka žemės ūkio, miškų ūkio, statybinei ir pramoninei technikai, kai reikalingas didelis sukimo momentas ir tikslus apkrovos pozicionavimas.



    Kaip veikia sliekinė pasukimo pavara



    Sliekinė pasukimo pavara veikia sliekinės pavaros perdavimo principu, kai sliekas suka dantytą pasukimo žiedą. Tokia konstrukcija užtikrina didelį perdavimo mažinimo santykį, didelį išėjimo sukimo momentą ir lėtą, sklandų bei valdomą sukimąsi. Pavara gali būti valdoma naudojant tinkamą hidraulinį variklį. Jos konstrukcija leidžia nepertraukiamą 360° sukimąsi, o integruotas pasukimo guolis atlaiko dideles ašines ir radialines jėgas bei vertimo momentus, todėl pavara tinka sudėtingoms eksploatavimo sąlygoms.





    Pagrindiniai privalumai



    • ECO linija – prieinamas sprendimas, pasižymintis puikiu kainos ir kokybės santykiu.

    • Didelis išėjimo sukimo momentas sunkioms konstrukcijoms ir kroviniams sukti.

    • Kompaktiška ir tvirta konstrukcija su integruotu pasukimo guoliu.

    • Nepertraukiamo 360° sukimosi galimybė.

    • Tikslus ir valdomas sukimasis dėl didelio perdavimo mažinimo santykio.

    • Didelė ašinės ir radialinės apkrovos galia.

    • Didelis atsparumas vertimo momentams.

    • Aukštos kokybės medžiagos ir termiškai apdoroti pavaros komponentai.

    • Platus modelių pasirinkimas skirtingoms apkrovoms ir taikymo sritims.





    Taikymo sritys



    WEA ECO serijos sliekinės pasukimo pavaros naudojamos įvairiose pramonės šakose, ypač ten, kur reikalingas patikimas sunkiųjų mašinų komponentų ir mazgų pasukimas bei pozicionavimas.

    • Miškų ūkio technika – miško priekabos, kranai ir besisukančios konstrukcijos.

    • Žemės ūkio technika – besisukančios strėlės, padargai ir žemės ūkio įranga.

    • Statybinė technika – kranai, kėlimo įranga ir besisukančios platformos.

    • Pramoninė įranga – pozicionavimo įtaisai, sukamosios platformos ir medžiagų tvarkymo sistemos.

    • Transporto ir specialiosios paskirties transporto priemonės – besisukantys mazgai ir ant transporto priemonių montuojama įranga.



    Medžiagos ir konstrukcija



    WEA ECO serijos sliekinės pasukimo pavaros gaminamos iš aukštos kokybės plienų, kurie užtikrina mechaninį stiprumą, atsparumą dilimui ir ilgą tarnavimo laiką, jei atliekama tinkama techninė priežiūra.



    Pavaros komponentai gali būti gaminami iš 45, 50Mn, 42CrMo arba 42CrMo4 markių plieno, o sliekai gali būti gaminami iš 42CrMo arba 20CrMoTi plieno. Pasirinkti komponentai yra termiškai apdorojami, siekiant padidinti kietumą ir atsparumą dilimui.



    Grūdintų riedėjimo takelių paviršių kietumas yra nuo 55 iki 62 HRC, o sliekinės pavaros mazgo paviršiaus kietumas yra nuo 58 iki 62 HRC.



    Sliekinė pasukimo pavara gamykloje iš anksto sutepta.



    Matmenys WEA12 - ECO





    Ribinių apkrovų diagrama



    Diagramoje parodyti leistini ašinės apkrovos ir vertimo momento deriniai WEA12 sliekinei pasukimo pavarai. Didėjant ašinei apkrovai, leistinas vertimo momentas mažėja. Siekiant tinkamai parinkti ir saugiai eksploatuoti pasukimo pavarą, būtina laikytis gamintojo nurodytų apkrovos ribų.





    Horizontalioji ašis: Ašinė apkrova kN.

    Vertikalioji ašis: Vertimo momentas kNm.

    Užtušuota sritis: Leistini apkrovų deriniai pagal gamintojo diagramą.

    Ribinė kreivė: Maksimali leistina suminė apkrova, kurios negalima viršyti.
