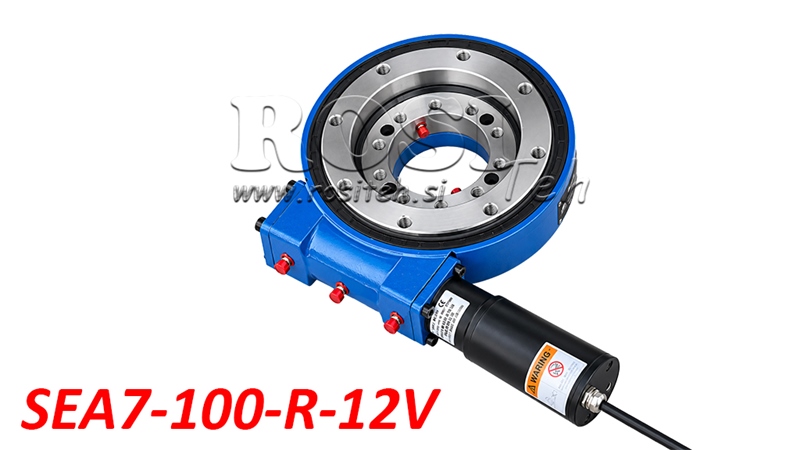

SLIEKINĖS PAVAROS SUKIMO PAVARA SERIJA SEA7-100-R SU ELEKTROS VARIKLIU 12V - PERDAVIMO SANTYKIS 71:1 - ECO

Aprašymas

SEA7 serijos sliekinės pasukimo pavaros su 12 V elektros varikliu yra kompaktiškas, tvirtas ir ekonomiškas sprendimas įvairių konstrukcijų bei įrangos elektriškai valdomam sukimuisi ir tiksliam pozicionavimui. Jos sujungia sliekinį reduktorių, pasukimo guolį ir elektros variklį į vieną funkcinį mazgą, galintį perduoti didelį sukimo momentą ir atlaikyti ašines, radialines bei verčiamąsias apkrovas.

SEA7 serija tinka naudojimo sritims, kuriose reikalingas lėtas, sklandus ir kontroliuojamas sukimas. Dėl integruoto 12 V elektros variklio pavara ypač naudinga įrangai ir transporto priemonėms su 12 voltų elektros sistema, nes darbui nereikia papildomos hidraulinės sistemos.

Kaip veikia sliekinė pasukimo pavara

Sliekinė pasukimo pavara veikia sliekinės pavaros principu, kai elektros variklis per sliekinį veleną suka dantytą pasukimo žiedą. Tokia konstrukcija užtikrina didelį redukcijos santykį, didelį sukimo momentą ir lėtą, sklandų bei kontroliuojamą sukimąsi.

Integruotas 12 V elektros variklis leidžia naudoti elektrinę pavarą be hidraulinio siurblio, hidraulinio variklio ar hidraulinių žarnų. Tai supaprastina montavimą ir leidžia pavarą naudoti įrangoje, kurioje nėra hidraulinės sistemos.

Pavara užtikrina nepertraukiamą 360° sukimąsi, o integruotas pasukimo guolis atlaiko ašines ir radialines jėgas bei verčiamuosius momentus. Sliekinė pavara taip pat užtikrina didelį laikymo momentą, prisidedantį prie besisukančios konstrukcijos padėties stabilumo.

Pagrindiniai privalumai

• Elektrinė pavara su komplekte esančiu 12 V elektros varikliu.

• Veikimas be papildomos hidraulinės sistemos.

• Kompaktiška ir tvirta konstrukcija su integruotu pasukimo guoliu.

• Nepertraukiamo 360° sukimosi galimybė.

• Didelis redukcijos santykis lėtam ir tiksliam sukimui.

• Didelis išėjimo ir laikymo sukimo momentas.

• Didelė laikomoji galia veikiant ašinėms ir radialinėms apkrovoms.

• Gebėjimas atlaikyti didelius verčiamuosius momentus.

• Paprastesnis montavimas įrangoje su 12 voltų elektros sistema.

• Platus pritaikymas žemės ūkio, miškų ūkio, statybinėje ir pramoninėje technikoje.

Pritaikymas

SEA7 serijos sliekinės pasukimo pavaros su elektros varikliais tinka įvairioms naudojimo sritims, kuriose reikalingas elektra valdomas konstrukcinių mazgų sukimas, pozicionavimas arba judėjimas.

• Žemės ūkio technika – besisukantys padargai, reguliuojamos konstrukcijos ir žemės ūkio įranga.

• Miškų ūkio technika – sukimo mechanizmai, mažesnė medžiagų tvarkymo įranga ir pagalbiniai darbiniai mazgai.

• Statybinė technika – besisukančios platformos, pozicionavimo sistemos ir specializuotos konstrukcijos.

• Pramoninė įranga – sukamieji stalai, pozicionavimo įtaisai ir medžiagų tvarkymo sistemos.

• Transporto ir specialiosios paskirties transporto priemonės – elektra valdomi sukimo mechanizmai ir ant transporto priemonių montuojama įranga.

• Saulės sekimo sistemos – besisukančios atramos ir saulės modulių padėties reguliavimo sistemos.

Konstrukcija ir eksploatacinės charakteristikos

SEA7 sliekinė pasukimo pavara pasižymi tvirta konstrukcija, kurioje krumplinė pavara ir pasukimo guolis sujungti kompaktiškame korpuse. Jos konstrukcija leidžia atlaikyti įvairių tipų apkrovas, todėl ji tinkama integruoti į daugelį mechaninių sistemų.

Pavara turi 71:1 perdavimo santykį, maksimalų 1.4 rpm išėjimo sukimosi greitį ir vardinį 210 Nm išėjimo sukimo momentą. Statinė ašinės apkrovos laikomoji galia yra 133 kN, statinė radialinės apkrovos laikomoji galia yra 53 kN, o maksimalus verčiamasis momentas yra 13.5 kNm.

Laikymo momentas yra 10.4 kNm, užtikrinantis efektyvų pasipriešinimą išorinėms sukamosioms apkrovoms. Eksploatacijos metu būtina atsižvelgti į leistinas apkrovas, montavimo būdą ir tinkamą elektrinio valdymo sistemą.

Elektros prijungimas ir valdymas

Sliekinė pasukimo pavara komplektuojama su 12 V DC elektros varikliu, kurio nurodyta maksimali srovė yra 14 A. Ji tinkama jungti prie atitinkamo 12 voltų maitinimo šaltinio.

Eksploatacijai būtina užtikrinti tinkamą elektrinį valdymą, maitinimo apsaugą ir teisingai parinktus elektros kabelius. Valdymo būdas priklauso nuo konkrečios naudojimo srities reikalavimų.

Elektros variklis tiekiamas kartu su sliekine pasukimo pavara.

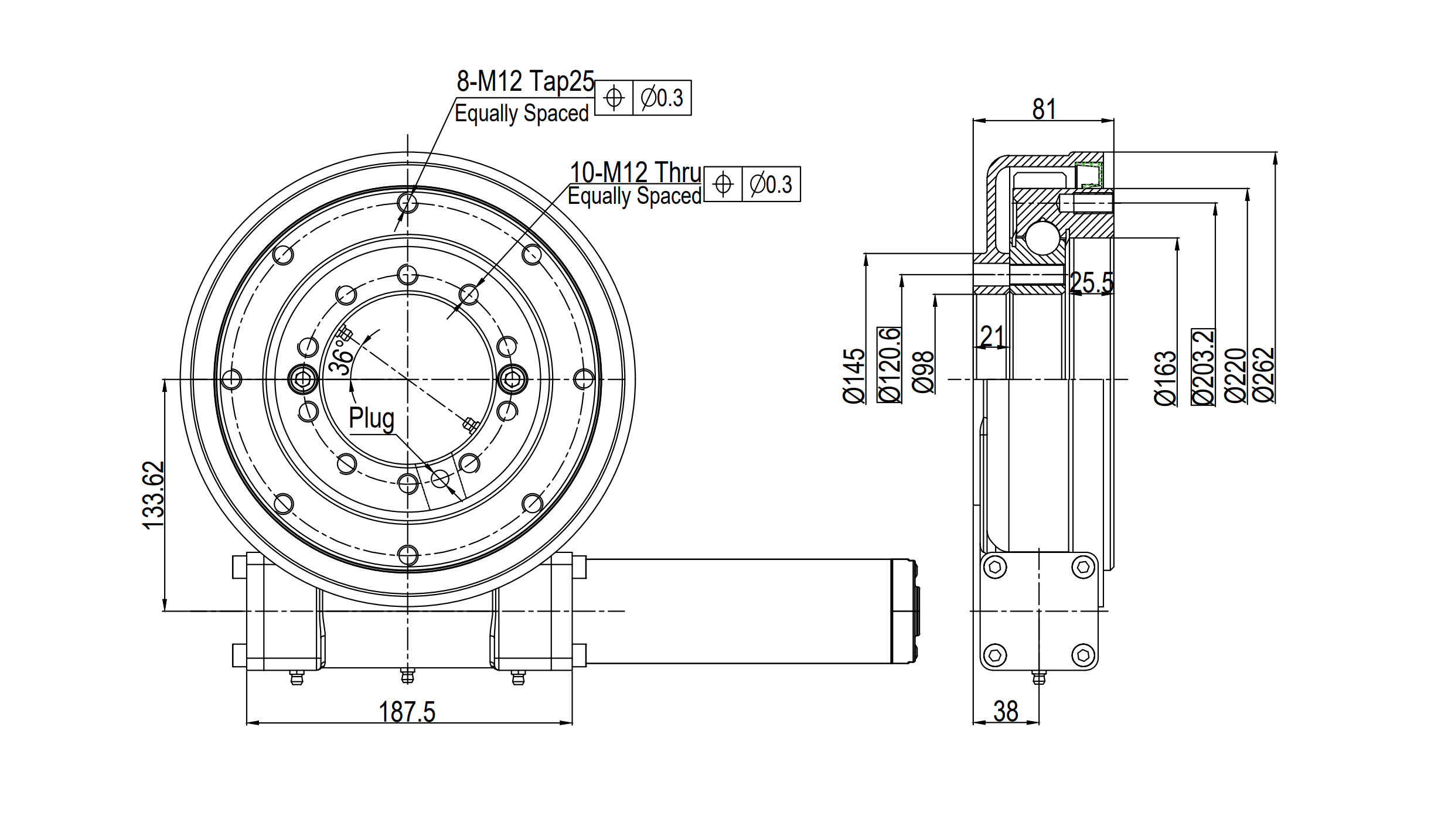

Matmenys SAE07 - ECO

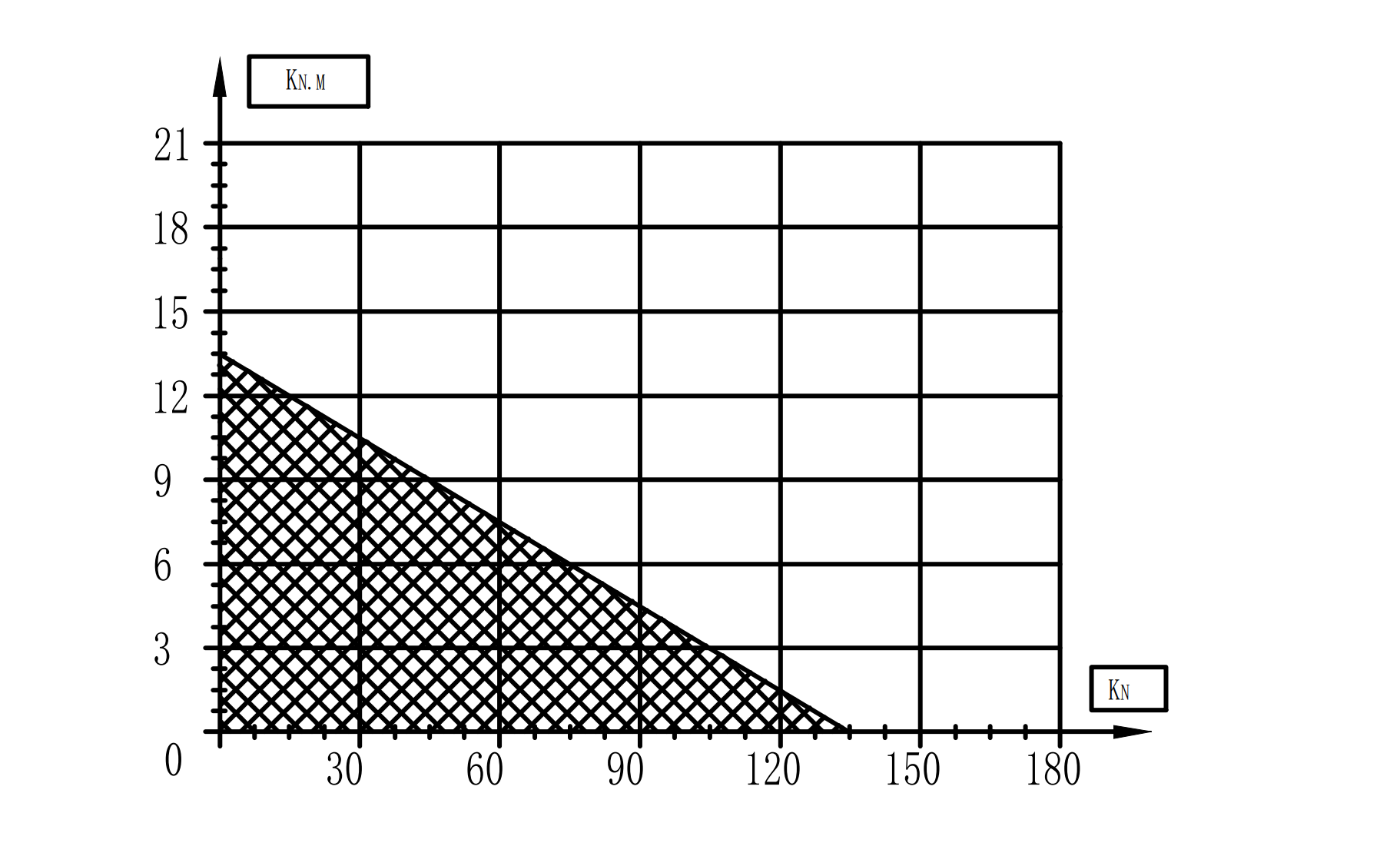

Apkrovos diagrama

Diagramoje parodytos leistinos ašinės apkrovos ir verčiamojo momento kombinacijos SEA7 sliekinei pasukimo pavarai. Didėjant ašinei apkrovai, leistinas verčiamasis momentas mažėja. Siekiant užtikrinti teisingą pavaros parinkimą ir saugų eksploatavimą, būtina laikytis gamintojo nurodytų ribinių verčių.

Horizontalioji ašis: ašinė apkrova kN.

Vertikalioji ašis: verčiamasis momentas kNm.

Pažymėta sritis: leistinos apkrovų kombinacijos pagal gamintojo diagramą.

Ribinė kreivė: kombinuotos apkrovos riba, kurios negalima viršyti.
