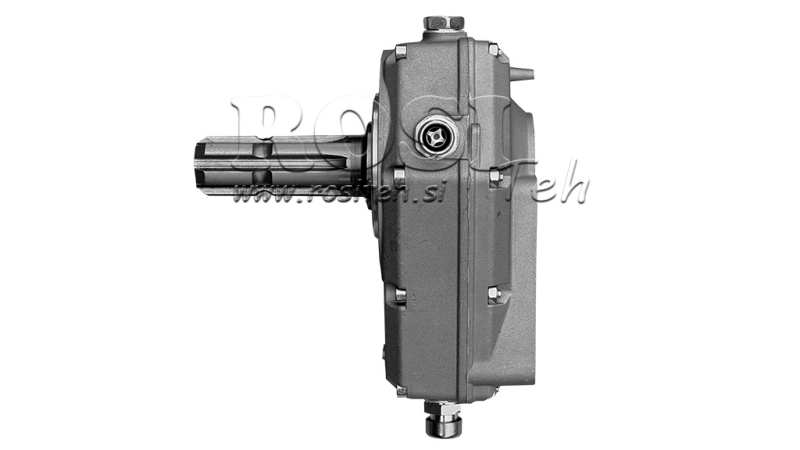

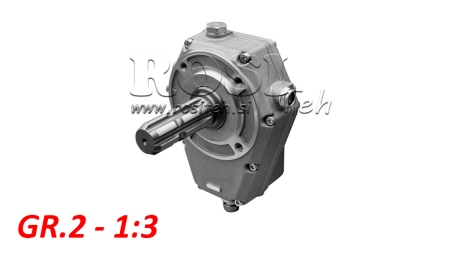

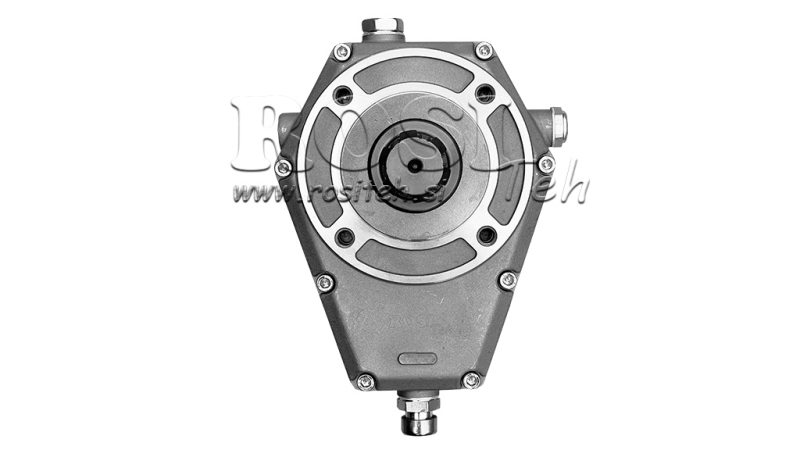

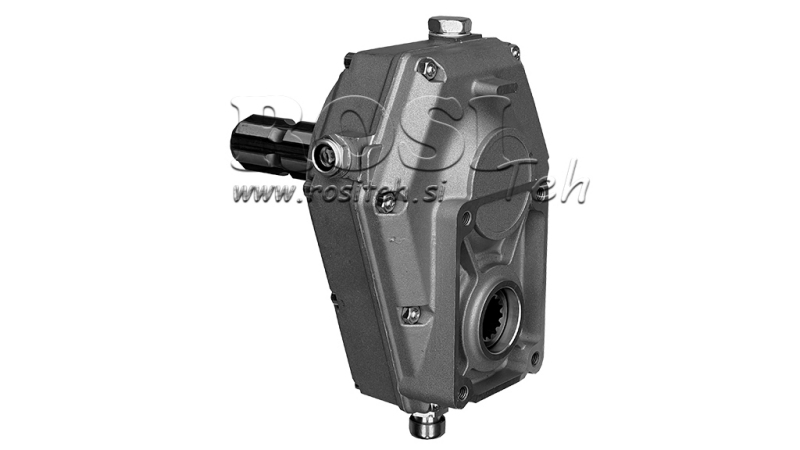

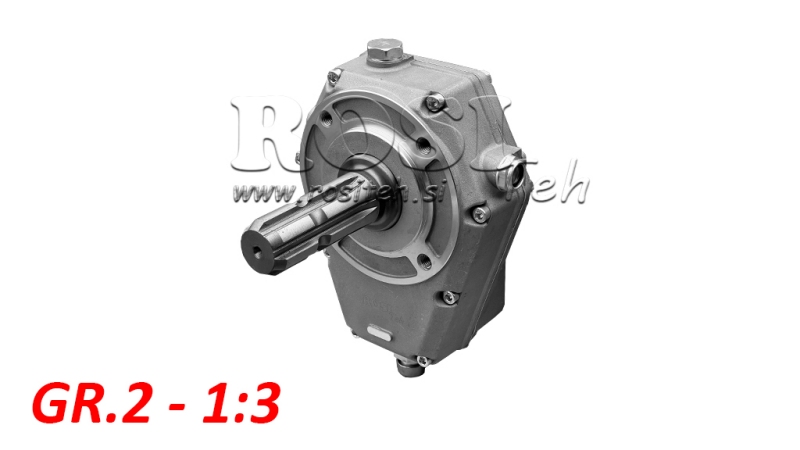

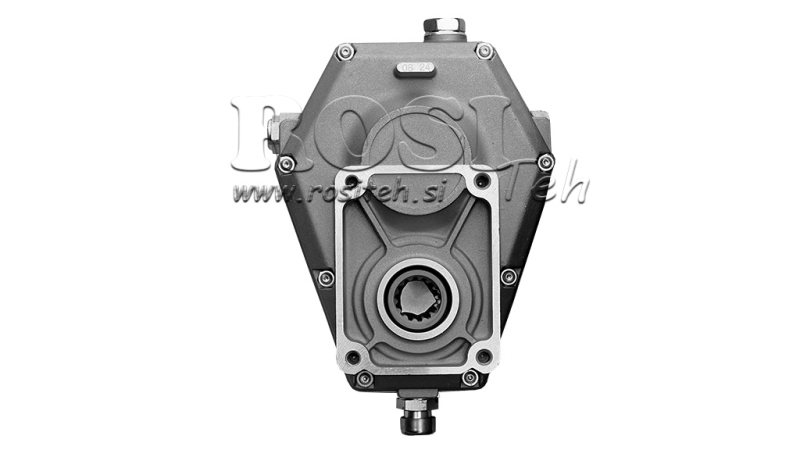

PAVARŲ DĖŽĖ GR.2 -1:3 VYRIŠKA

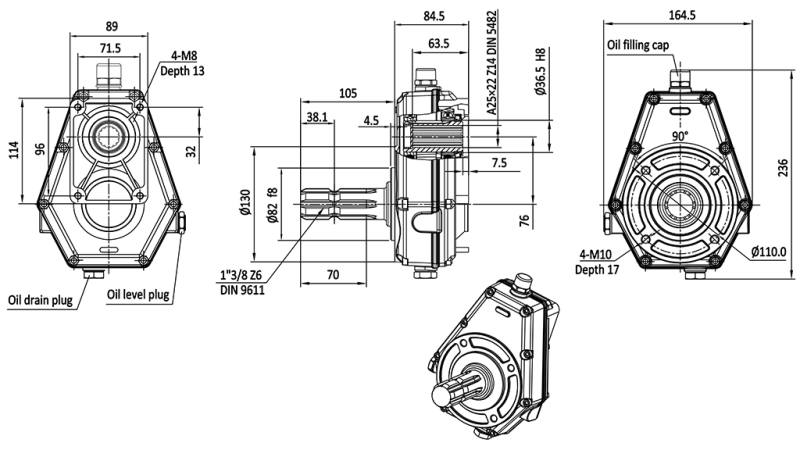

MATMENYS

NAUDOJIMO INSTRUKCIJOS

1. Paskirtis

Pavarų dėžė yra mechaninė transmisija, kuri padidina išėjimo veleno sukimosi greitį ir leidžia hidraulinio pavarų siurblio darbą per traktoriaus PTO veleną.

Jis naudojamas varant:

- hidraulines maitinimo blokus,

- miško traukimo keltuvus,

- skaldytuvus medžiams,

- kitą hidraulinę įrangą.

2. Montavimo padėtis

Pavarų dėžė turi būti sumontuota teisingoje veikimo padėtyje, kad būtų užtikrintas tinkamas pavarų tepimas. Rekomenduojama horizontali montavimo padėtis, todėl siurblys ir pavarų dėžė turėtų būti horizontaliai išlyginti.

Svarbu:

- pavarų dėžė visada turi būti sumontuota taip, kad alyva viduje korpuso liestųsi su pavarų transmisija,

- ilgalaikis veikimas apverstoje padėtyje neleistinas,

- pavarų dėžė turi būti mechaniniu būdu palaikoma (neturi kabėti tik ant PTO veleno).

3. Sukimosi kryptis

Prieš montavimą patikrinkite PTO veleno sukimosi kryptį ir reikiamą hidraulinio siurblio sukimosi kryptį.

Neteisinga sukimosi kryptis gali sukelti siurblio gedimą, sandariklio pažeidimą ir prastą alyvos tekėjimą.

4. Alyvos tepimas

Pavarų dėžė turi būti nuolat tepama alyva viduje korpuso, kad būtų užtikrintas pavarų tinkamas veikimas. Rekomenduojamas tepalas yra pavarų alyva SAE 90.

Pavarų dėžė turi būti užpildyta alyva iki tikrinimo lygio.

Prieš pirmą naudojimą, nuimkite užpildymo kištuką, užpildykite įrenginį alyva iki lygio žymos ir uždarykite kištuką.

Prieš kiekvieną naudojimą patikrinkite alyvos lygį. Pirmasis alyvos keitimas rekomenduojamas po 50 eksploatacijos valandų, vėliau – kas 1500 valandų arba kartą per metus.

5. Veikimo temperatūra

Pavarų dėžės korpuso normalioji veikimo temperatūra yra nuo 50 iki 80°C. Jei ji viršija 90°C, patikrinkite alyvos lygį, apkrovą ir išlyginimą.

6. Priežiūra ir galimos problemos
