RANKINIS HIDRAULINIS VOŽTUVAS MONOBLOKINIS 5xZ80
| Techninė informacija | |
| Tiekėjas: | Bulgarija |
| Grąžinimas arba keitimas: | 14 dienų |
| Garantija: | 6 mėnesiai |
| Gaminio svoris: | 13,6 kg |
| Vožtuvo tipas: | Z80 monoblokinis |
| Nominalus debitas: | 80 L/min |
| Sekcijų skaičius: | 5 |
| Korpuso medžiaga: | Ketus |
| Slankiklio medžiaga: | Anglinis plienas (18 mm skersmuo) |
| Valdymas: | Mechaninis (valdymo svirtimi) |
| Hidraulinė grandinė: | Lygiagreti |
| Maks. slėgis (T jungtis): | 35 bar (grįžtamasis slėgis) |
| Maks. slėgis (P jungtis): | 315 bar (įėjimo slėgis) |
| Maks. slėgis (A ir B jungtys): | 315 bar (darbinis slėgis) |
| Gamykloje nustatytas slėgio ribojimo vožtuvas: | 180 bar |
| Slėgio ribojimo vožtuvo reguliavimo diapazonas: | 120-250 bar |
| Vidinis nuotėkis: | 8 cm³/min esant Δp = 100 bar ir 40°C |
| Darbinė temperatūra: | -40°C iki +60°C |
| Alyvos darbinė temperatūra: | -20°C iki +80°C su NBR sandarikliais, -20°C iki +100°C su FPM sandarikliais |
| Alyvos klampa: | 15–75 mm²/s (rekomenduojama) |
Aprašymas
Z80 hidrauliniai monoblokiniai skirstytuvai skirti patikimam ir tiksliam hidraulinės alyvos srauto valdymui tarp siurblio ir hidraulinių vykdymo mechanizmų. Jie tiekiami nuo 1 iki 6 sekcijų versijomis, leidžiančiomis valdyti nuo vienos iki šešių nepriklausomų hidraulinių funkcijų, priklausomai nuo sistemos reikalavimų.
Kiekvienoje sekcijoje yra A ir B darbinės jungtys. Standartinėje BSP versijoje P slėgio įėjimui naudojama G 1/2 jungtis, T grįžtamajai jungčiai – G 3/4, o A ir B darbinėms jungtims – G 1/2 jungtys. Priklausomai nuo pasirinktos slankiklio konfigūracijos, skirstytuvas tinka dvipusio arba vienpusio veikimo hidrauliniams cilindrams, hidrauliniams varikliams ir kitiems hidrauliniams vykdymo mechanizmams valdyti.
Rankiniu būdu valdomoje versijoje skirstytuvas mechaniškai valdomas svirtimis. Perkeliant atskirą svirtį, hidraulinė alyva nukreipiama į atitinkamą darbinę jungtį, taip valdant prijungto vykdymo mechanizmo judėjimo kryptį. Neutralioje padėtyje atitinkama hidraulinė funkcija neaktyvuojama.
Pagrindiniai Z80 skirstytuvų privalumai:
- nominalus debitas: 80 l/min,
- maksimalus darbinis slėgis: 315 bar,
- galima nuo 1 iki 6 sekcijų,
- kompaktiška ir tvirta monoblokinė konstrukcija,
- paprastas ir tiesioginis rankinis valdymas,
- nepriklausomas atskirų hidraulinių funkcijų valdymas,
- standartinės hidraulinės jungtys,
- tinka įvairioms mobiliosioms ir stacionariosioms hidraulinėms sistemoms.
Z80 skirstytuvuose sumontuotas pagrindinis slėgio ribojimo vožtuvas ir atbulinis vožtuvas. Jie tiekiami lygiagrečios arba tandeminės konfigūracijos, su pasirenkama Power Beyond (Carry Over) jungtimi papildomiems hidrauliniams skirstytuvams prijungti.
Z80 hidrauliniai monoblokiniai skirstytuvai tinka naudoti žemės ūkio ir miškų ūkio technikoje, taip pat įvairioje pramoninėje ir mobiliojoje hidraulinėje įrangoje. Pasirinkus tinkamą sekcijų skaičių ir slankiklio tipą, skirstytuvą galima pritaikyti konkrečioms kiekvienos mašinos ar naudojimo srities hidraulinėms funkcijoms.

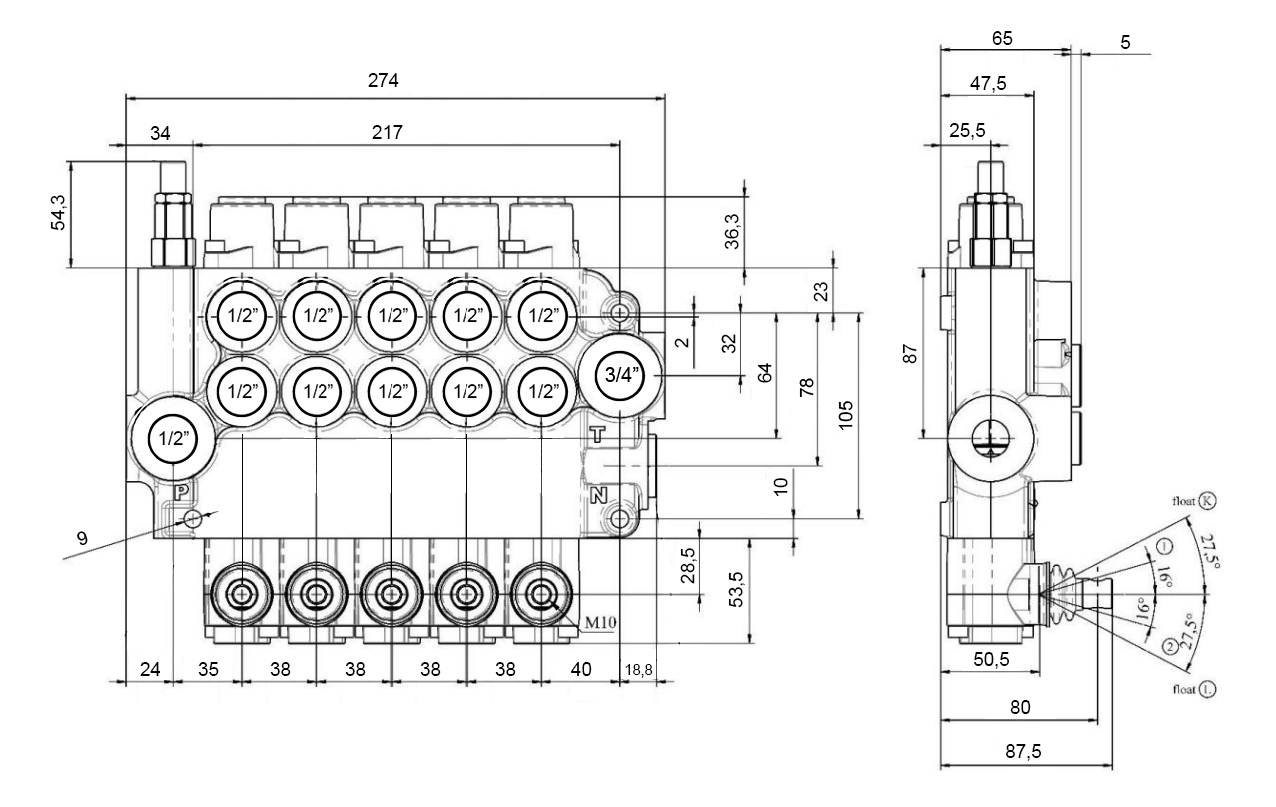

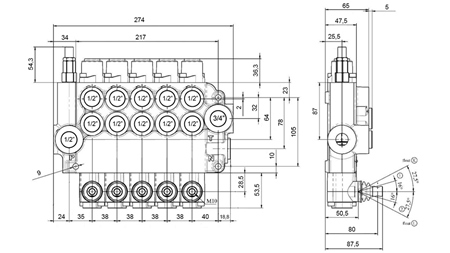

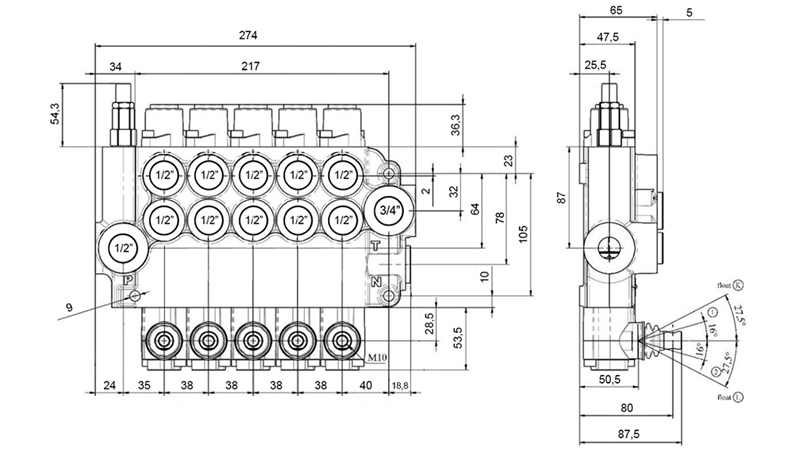

Matmenys

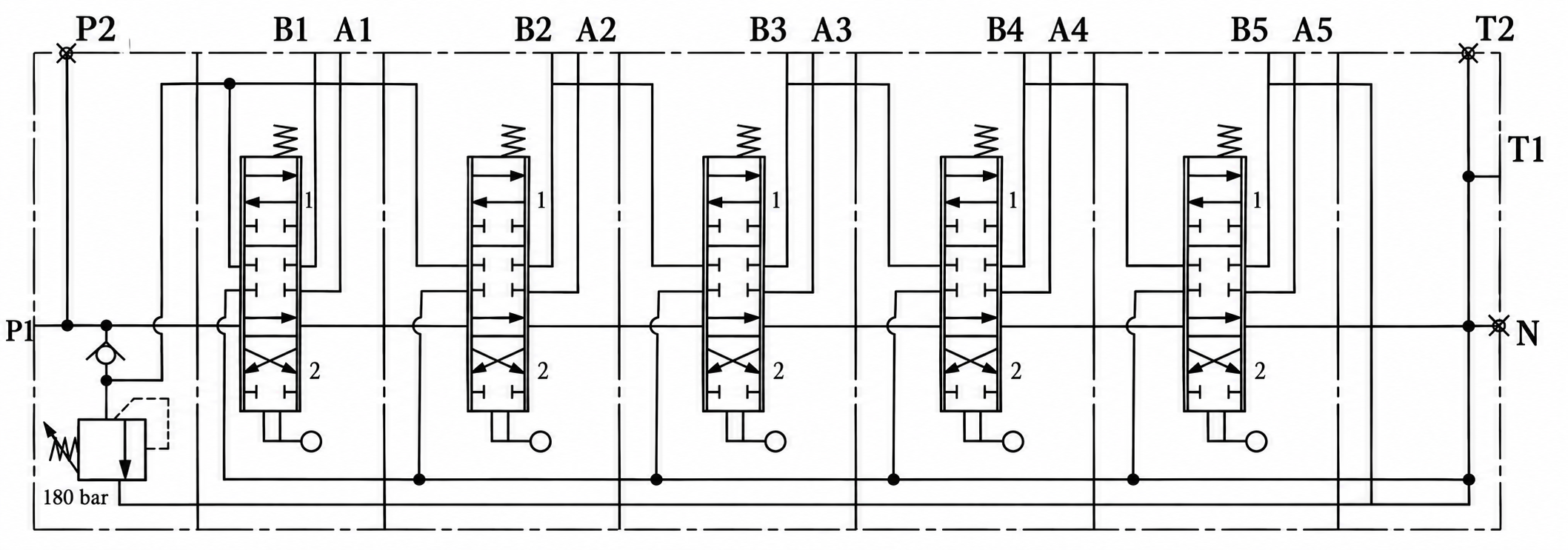

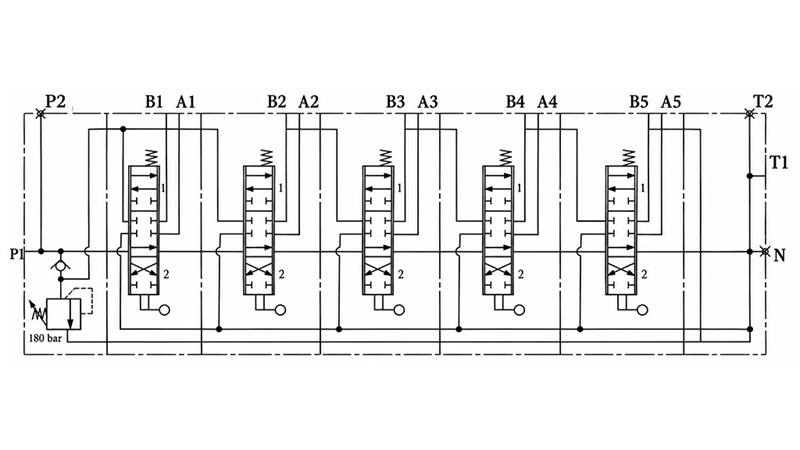

Hidraulinės schemos diagrama
