RANKINIS HIDRAULINIS VOŽTUVAS MONOBLOKINIS 5xZ50
| Techninė informacija | |
| Tiekėjas: | Bulgarija |
| Grąžinimas arba keitimas: | 14 dienų |
| Garantija: | 6 mėnesiai |
| Gaminio svoris: | 8,5 kg |
| Skirstytuvo tipas: | Z50 monoblokinis |
| Nominalus srautas: | 50 L/min |
| Sekcijų skaičius: | 5 |
| Korpuso medžiaga: | Ketus |
| Skirstymo sklendės medžiaga: | Anglinis plienas (16 mm skersmens) |
| Valdymas: | Mechaninis (valdymo svirtimi) |
| Hidraulinė schema: | Lygiagreti |
| Maks. slėgis (prievadas T): | 35 bar (grįžtamasis slėgis) |
| Maks. slėgis (prievadas P): | 315 bar (įėjimo slėgis) |
| Maks. slėgis (prievadai A ir B): | 315 bar (darbinis slėgis) |
| Gamykloje nustatytas apsauginio vožtuvo slėgis: | 180 bar |
| Apsauginio slėgio vožtuvo reguliavimo diapazonas: | Priklausomai nuo spyruoklės: 50–120 / 120–250 / 220–315 bar |
| Vidinis nuotėkis: | 7 cm³/min esant Δp = 100 bar ir 40°C |
| Darbinė temperatūra: | nuo -40°C iki +60°C |
| Alyvos darbinė temperatūra: | nuo -20°C iki +80°C su NBR sandarikliais |
| Alyvos klampa: | 15–75 mm²/s (rekomenduojama) |
Aprašymas
Z50 monoblokiniai hidrauliniai krypties skirstytuvai skirti patikimam ir tiksliam rankiniam hidraulinės alyvos srauto valdymui tarp siurblio ir hidraulinių vykdymo mechanizmų. Jie tiekiami versijomis nuo 1 iki 7 sekcijų, todėl galima valdyti nuo vienos iki septynių nepriklausomų hidraulinių funkcijų, atsižvelgiant į hidraulinės sistemos reikalavimus.
Kiekvienoje sekcijoje yra A ir B darbiniai prievadai su G 3/8" sriegiais, skirti prijungti hidraulinį cilindrą, hidraulinį variklį arba kitą dvipusio veikimo hidraulinį vykdymo mechanizmą. Pagrindinis slėgio prievadas P ir grįžtamasis prievadas T turi G 1/2" sriegius.
Skirstytuvas valdomas mechaniškai valdymo svirtimis. Perstumiant atskirą svirtį, hidraulinė alyva nukreipiama į vieną arba kitą darbinį prievadą, taip valdant prijungto vykdymo mechanizmo judėjimo kryptį. Neutralioje padėtyje atitinkama hidraulinė funkcija neaktyvuojama.
Pagrindiniai Z50 skirstytuvų privalumai:
- tiekiami su 1–7 sekcijomis,
- kompaktiška monoblokinė konstrukcija,
- paprastas ir tiesioginis rankinis valdymas,
- nepriklausomas atskirų hidraulinių funkcijų valdymas,
- standartinės hidraulinės jungtys,
- tvirta konstrukcija, skirta naudoti žemės ūkio ir darbo technikoje.
Z50 monoblokiniai hidrauliniai skirstytuvai tinkami naudoti žemės ūkio ir miško technikoje, taip pat įvairioje pramoninėje ir mobiliojoje hidraulinėje įrangoje. Pasirinkus tinkamą sekcijų skaičių, skirstytuvą galima pritaikyti prie konkrečiai mašinai ar naudojimo sričiai reikalingo hidraulinių funkcijų skaičiaus.

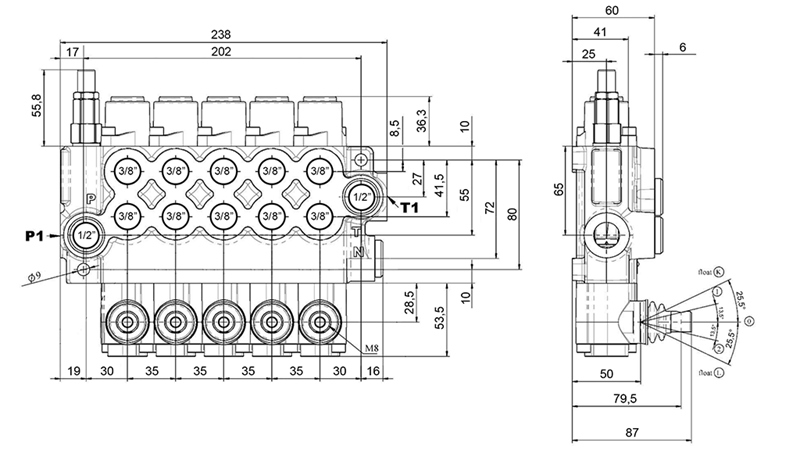

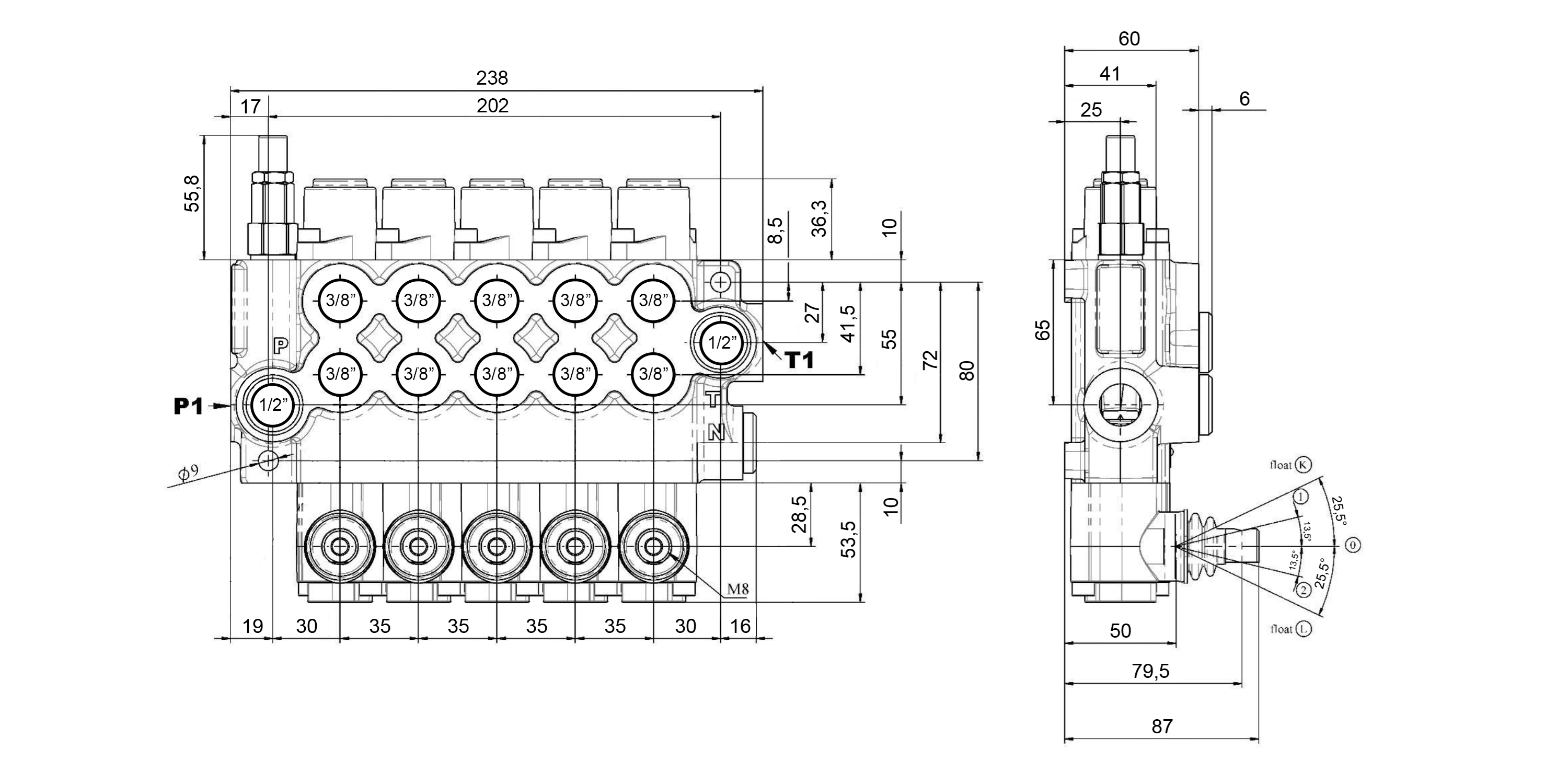

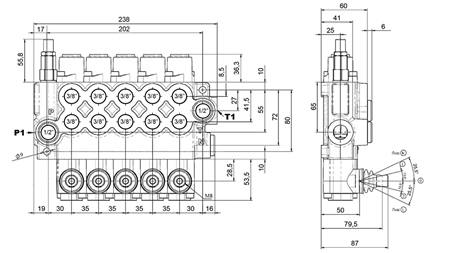

Matmenys

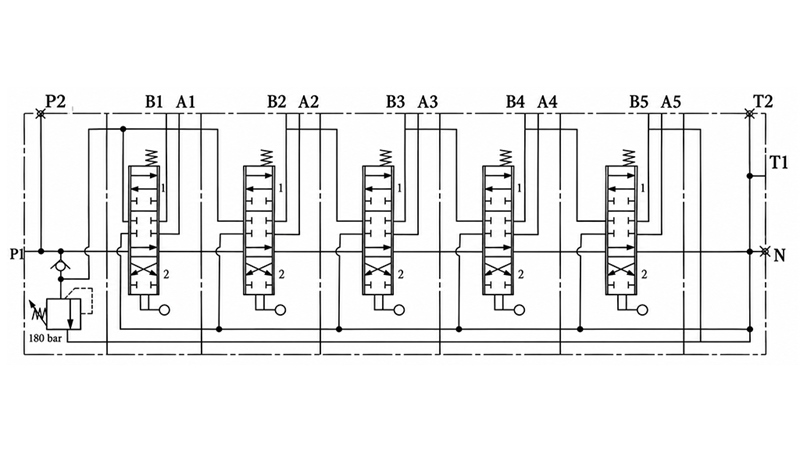

Hidraulinės schemos diagrama
