RANKINIS HIDRAULINIS VOŽTUVAS MONOBLOKINIS 2xZ80 + PLŪDRIOJI FUNKCIJA
| Techninė informacija | |
| Tiekėjas: | Bulgarija |
| Grąžinimas arba keitimas: | 14 dienų |
| Garantija: | 6 mėnesiai |
| Gaminio svoris: | 6,45 kg |
| Vožtuvo tipas: | Z80 monoblokinis skirstytuvas su plaukiojančia funkcija |
| Nominalus srautas: | 80 L/min |
| Sekcijų skaičius: | 2 |
| Korpuso medžiaga: | Ketus |
| Slankiklio medžiaga: | Anglinis plienas (18 mm skersmuo) |
| Valdymas: | Mechaninis (valdymo svirtimi) |
| Svirties padėtys: | 4 |
| Funkcijos: | Dvipusio veikimo + plaukiojanti funkcija (FLOAT) |
| Hidraulinė grandinė: | Lygiagreti |
| Maks. slėgis (T anga): | 35 bar (grįžtamasis slėgis) |
| Maks. slėgis (P anga): | 315 bar (įvado slėgis) |
| Maks. slėgis (A ir B angos): | 315 bar (darbinis slėgis) |
| Gamykloje nustatytas apsauginio vožtuvo slėgis: | 180 bar |
| Apsauginio vožtuvo reguliavimo diapazonas: | 120-250 bar |
| Vidinis nuotėkis: | 8 cm³/min esant Δp = 100 bar ir 40°C |
| Darbinė temperatūra: | Nuo -40°C iki +60°C |
| Alyvos darbinė temperatūra: | Nuo -20°C iki +80°C su NBR sandarikliais, nuo -20°C iki +100°C su FPM sandarikliais |
| Alyvos klampa: | 15–75 mm²/s (rekomenduojama) |
Aprašymas
Z80 hidraulinis sekcinis monoblokinis skirstytuvas su plaukiojančia funkcija skirtas patikimai ir tiksliai rankiniu būdu valdyti hidraulinės alyvos srautą tarp siurblio ir hidraulinės pavaros. Pagrindinė šios versijos savybė yra papildoma plaukiojanti padėtis (FLOAT), leidžianti prijungtam hidrauliniam cilindrui laisvai judėti.
Sekcijoje yra A ir B darbinės angos su G 1/2" sriegiais hidrauliniam cilindrui arba kitai dvipusio veikimo hidraulinei pavarai prijungti. Pagrindinė slėgio anga P turi G 1/2" sriegį, o grįžtamoji anga T turi G 3/4" sriegį.
Skirstytuvas valdomas mechaniškai svirtimi. Be standartinio dvikrypčio cilindro valdymo, skirstytuvas taip pat turi plaukiojančią padėtį. Perjungus svirtį į plaukiojančią padėtį, A ir B angos sujungiamos su grįžtamąja linija T, todėl hidraulinio cilindro kotas gali laisvai judėti abiem kryptimis veikiamas išorinių jėgų.
Plaukiojanti funkcija ypač naudinga padargams, kurie darbo metu turi kopijuoti reljefą arba žemės paviršių, nes įjungus plaukiojančią funkciją hidraulinis cilindras nelaiko padargo fiksuotoje padėtyje.
Pagrindiniai Z80 + F versijos privalumai:
- papildoma plaukiojanti funkcija (FLOAT),
- laisvas hidraulinio cilindro judėjimas plaukiojančioje padėtyje,
- tinka padargams, kurie turi kopijuoti reljefą,
- paprastas mechaninis valdymas svirtimi,
- integruotas apsauginis slėgio vožtuvas,
- tvirta monoblokinė konstrukcija.
Z80 hidraulinis skirstytuvas su plaukiojančia funkcija tinka naudoti žemės ūkio, miškininkystės ir kitoje mobiliojoje hidraulinėje technikoje, kur, be standartinio dvipusio veikimo valdymo, reikalingas laisvas hidraulinio cilindro judėjimas.

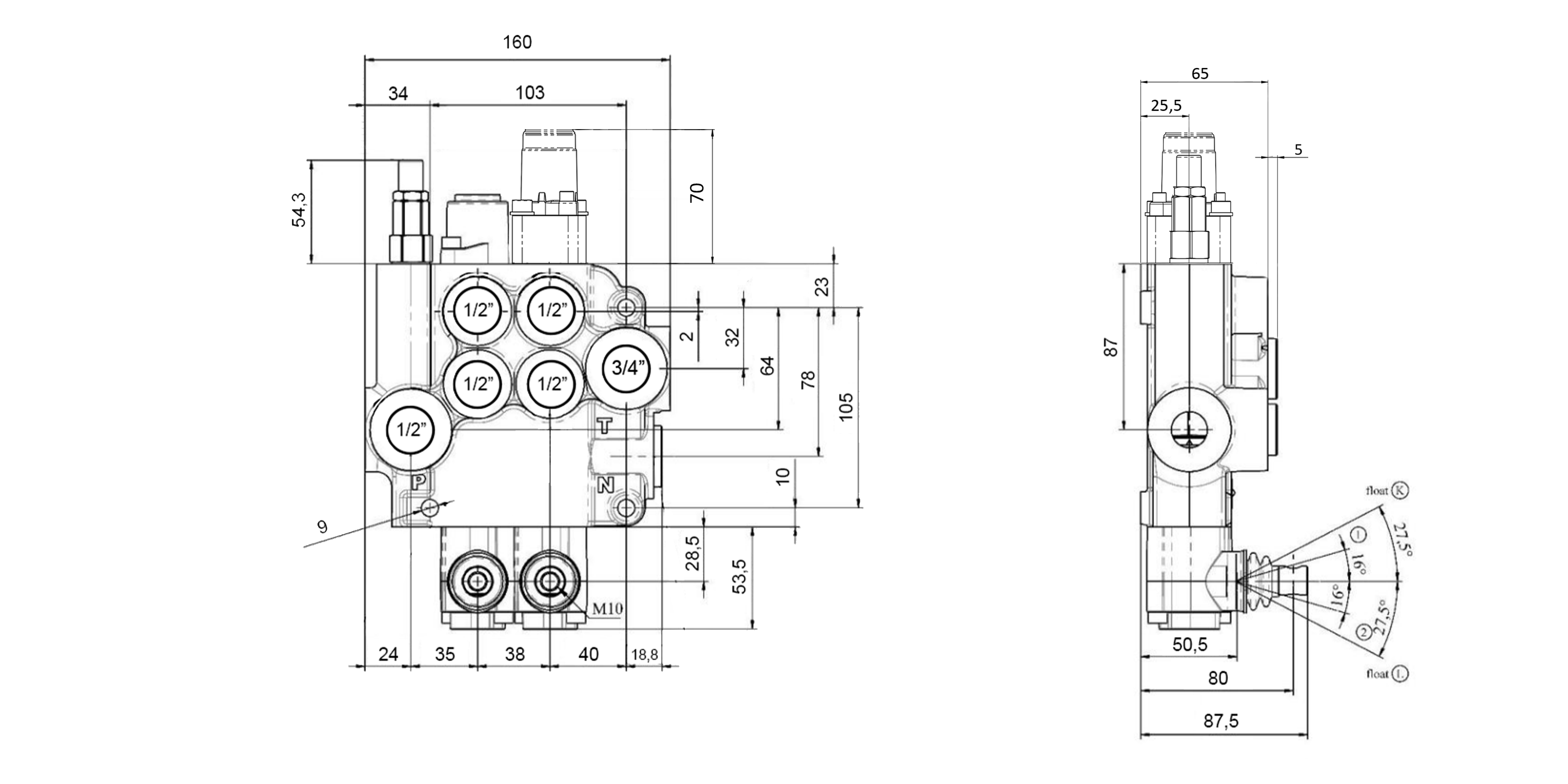

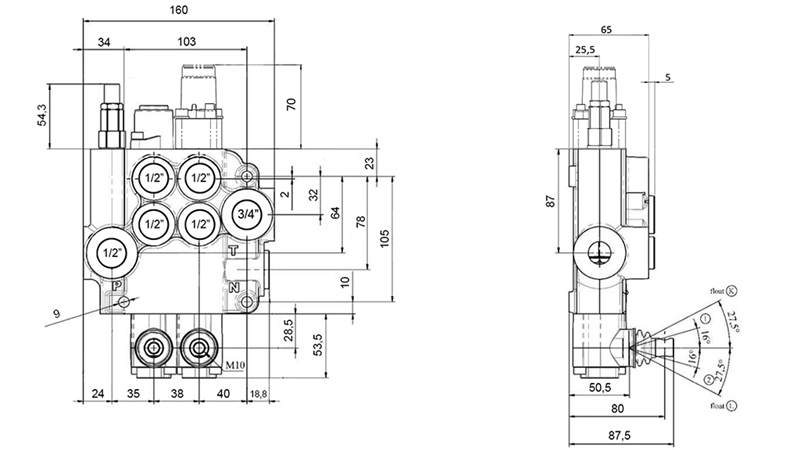

Matmenys

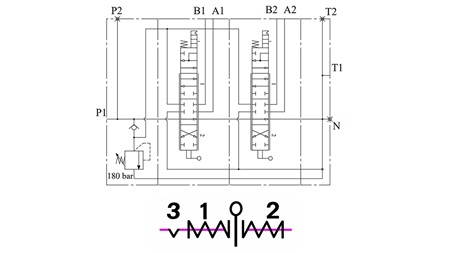

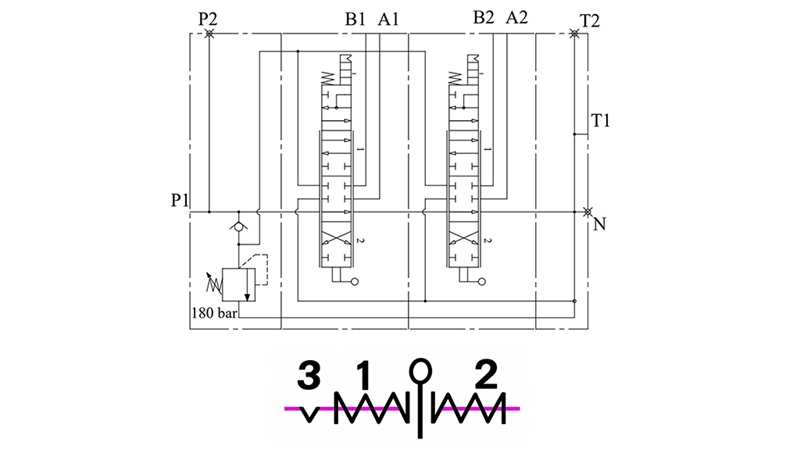

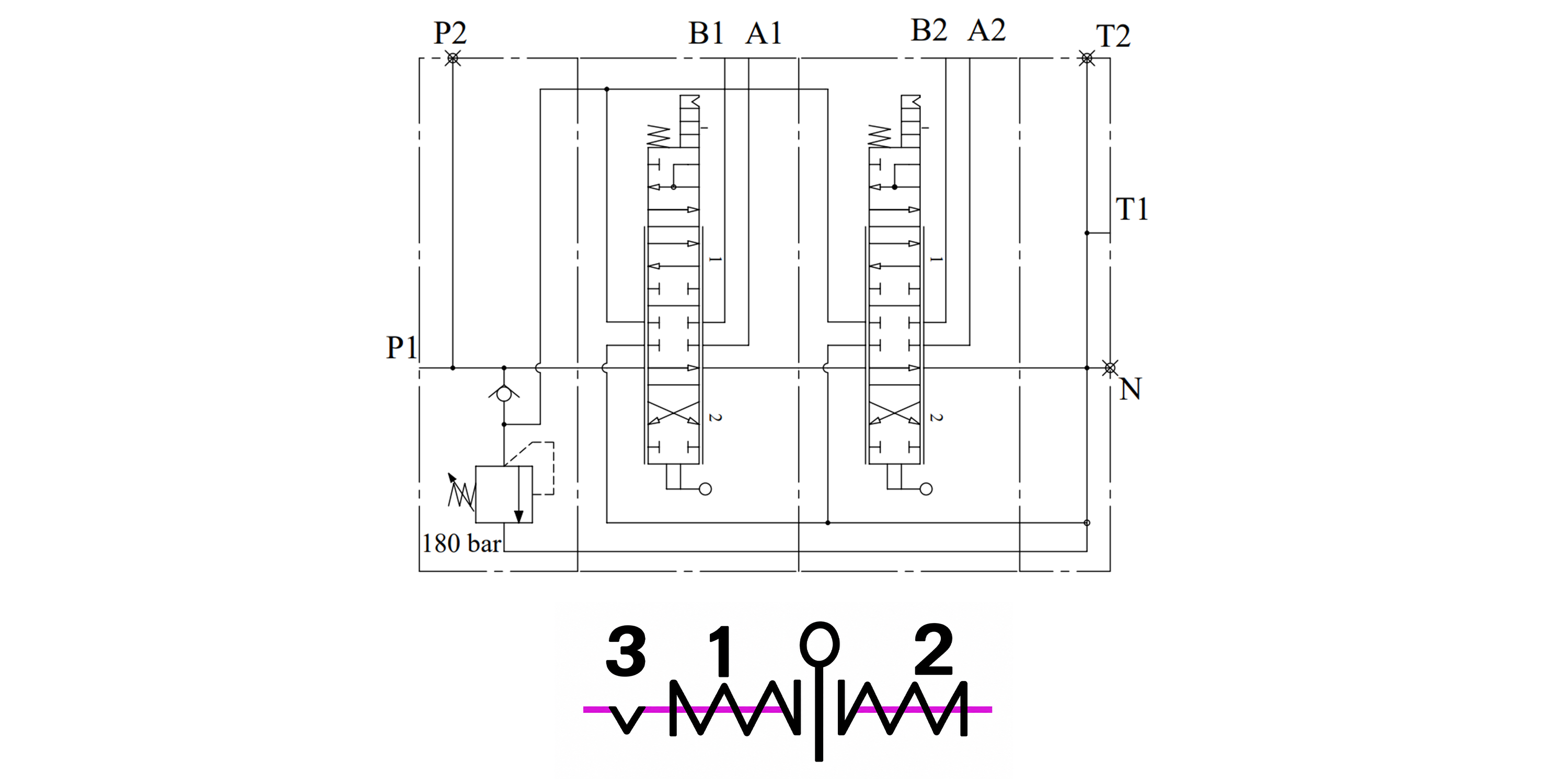

Hidraulinė schema
