RANKINIS HIDRAULINIS VOŽTUVAS MONOBLOKINIS 2xZ80
| Techninė informacija | |
| Tiekėjas: | Bulgarija |
| Grąžinimas arba keitimas: | 14 dienų |
| Garantija: | 6 mėnesiai |
| Gaminio svoris: | 6,2 kg |
| Vožtuvo tipas: | Z80 monoblokas |
| Nominalus srautas: | 80 L/min |
| Sekcijų skaičius: | 2 |
| Korpuso medžiaga: | Ketus |
| Skirstytuvo šerdies medžiaga: | Anglinis plienas (18 mm skersmuo) |
| Valdymas: | Mechaninis (valdymo svirtimi) |
| Hidraulinė schema: | Lygiagrečioji |
| Maks. slėgis (T jungtis): | 35 bar (grįžtamasis slėgis) |
| Maks. slėgis (P jungtis): | 315 bar (įėjimo slėgis) |
| Maks. slėgis (A ir B jungtys): | 315 bar (darbinis slėgis) |
| Gamykloje nustatytas apsauginis slėgio vožtuvas: | 180 bar |
| Apsauginio slėgio vožtuvo reguliavimo diapazonas: | 120-250 bar |
| Vidinis nuotėkis: | 8 cm³/min esant Δp = 100 bar ir 40°C |
| Darbinė temperatūra: | -40°C iki +60°C |
| Alyvos darbinė temperatūra: | -20°C iki +80°C su NBR sandarikliais, -20°C iki +100°C su FPM sandarikliais |
| Alyvos klampa: | 15–75 mm²/s (rekomenduojama) |
Aprašymas
Z80 hidrauliniai monoblokiniai skirstytuvai skirti patikimam ir tiksliam hidraulinės alyvos srauto valdymui tarp siurblio ir hidraulinių vykdymo įtaisų. Jie tiekiami 1–6 sekcijų versijomis, todėl, atsižvelgiant į sistemos reikalavimus, galima valdyti nuo vienos iki šešių nepriklausomų hidraulinių funkcijų.
Kiekviena sekcija turi A ir B darbines jungtis. Standartinėje BSP versijoje P slėgio įvadui naudojama G 1/2 jungtis, T grįžtamajai jungčiai – G 3/4, o A ir B darbinėms jungtims – G 1/2 jungtys. Priklausomai nuo pasirinktos skirstytuvo šerdies konfigūracijos, skirstytuvas tinka dvipusio arba vienpusio veikimo hidrauliniams cilindrams, hidrauliniams varikliams ir kitiems hidrauliniams vykdymo įtaisams valdyti.
Rankinio valdymo versijoje skirstytuvas mechaniškai valdomas svirtimis. Pajudinus atskirą svirtį, hidraulinė alyva nukreipiama į atitinkamą darbinę jungtį, taip valdant prijungto vykdymo įtaiso judėjimo kryptį. Neutralioje padėtyje atitinkama hidraulinė funkcija nėra aktyvuota.
Pagrindiniai Z80 skirstytuvų privalumai:
- nominalus srautas: 80 l/min,
- maksimalus darbinis slėgis: 315 bar,
- tiekiami su 1–6 sekcijomis,
- kompaktiška ir tvirta monoblokinė konstrukcija,
- paprastas ir tiesioginis rankinis valdymas,
- nepriklausomas atskirų hidraulinių funkcijų valdymas,
- standartinės hidraulinės jungtys,
- tinka įvairioms mobiliosioms ir stacionariosioms hidraulinėms sistemoms.
Z80 skirstytuvuose įrengtas pagrindinis apsauginis slėgio vožtuvas ir atbulinis vožtuvas. Jie tiekiami lygiagrečiosios arba tandeminės konfigūracijos, su pasirenkama Power Beyond (Carry Over) jungtimi papildomiems hidrauliniams skirstytuvams prijungti.
Z80 hidrauliniai monoblokiniai skirstytuvai tinka naudoti žemės ūkio ir miškų ūkio technikoje, taip pat įvairioje pramoninėje ir mobiliojoje hidraulinėje įrangoje. Pasirinkus tinkamą sekcijų skaičių ir skirstytuvo šerdies tipą, skirstytuvą galima pritaikyti konkrečioms kiekvienos mašinos ar naudojimo srities hidraulinėms funkcijoms.

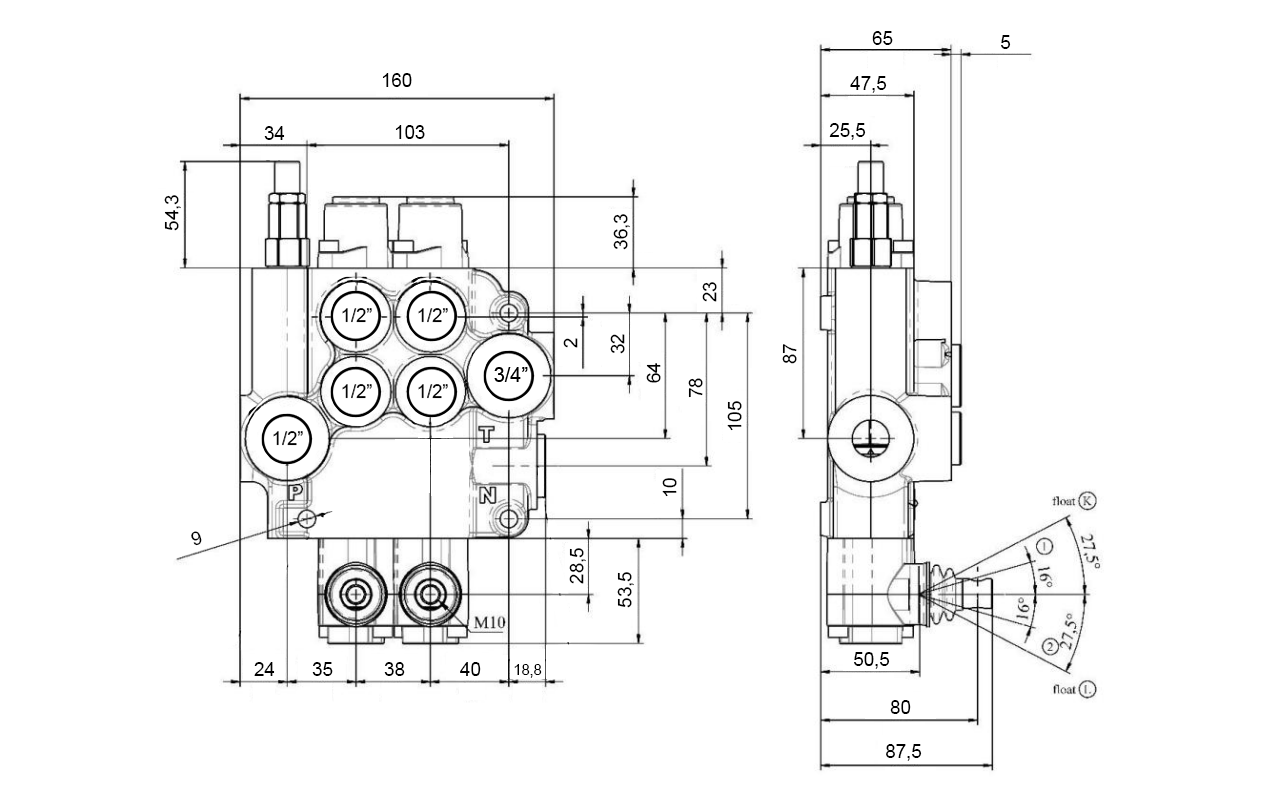

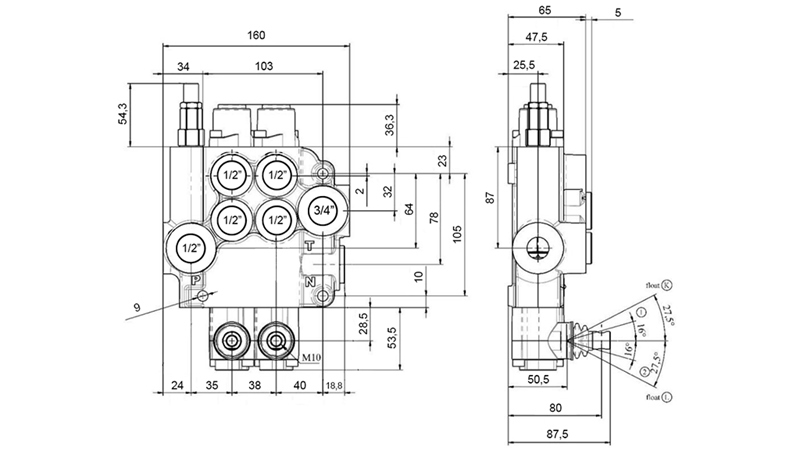

Matmenys

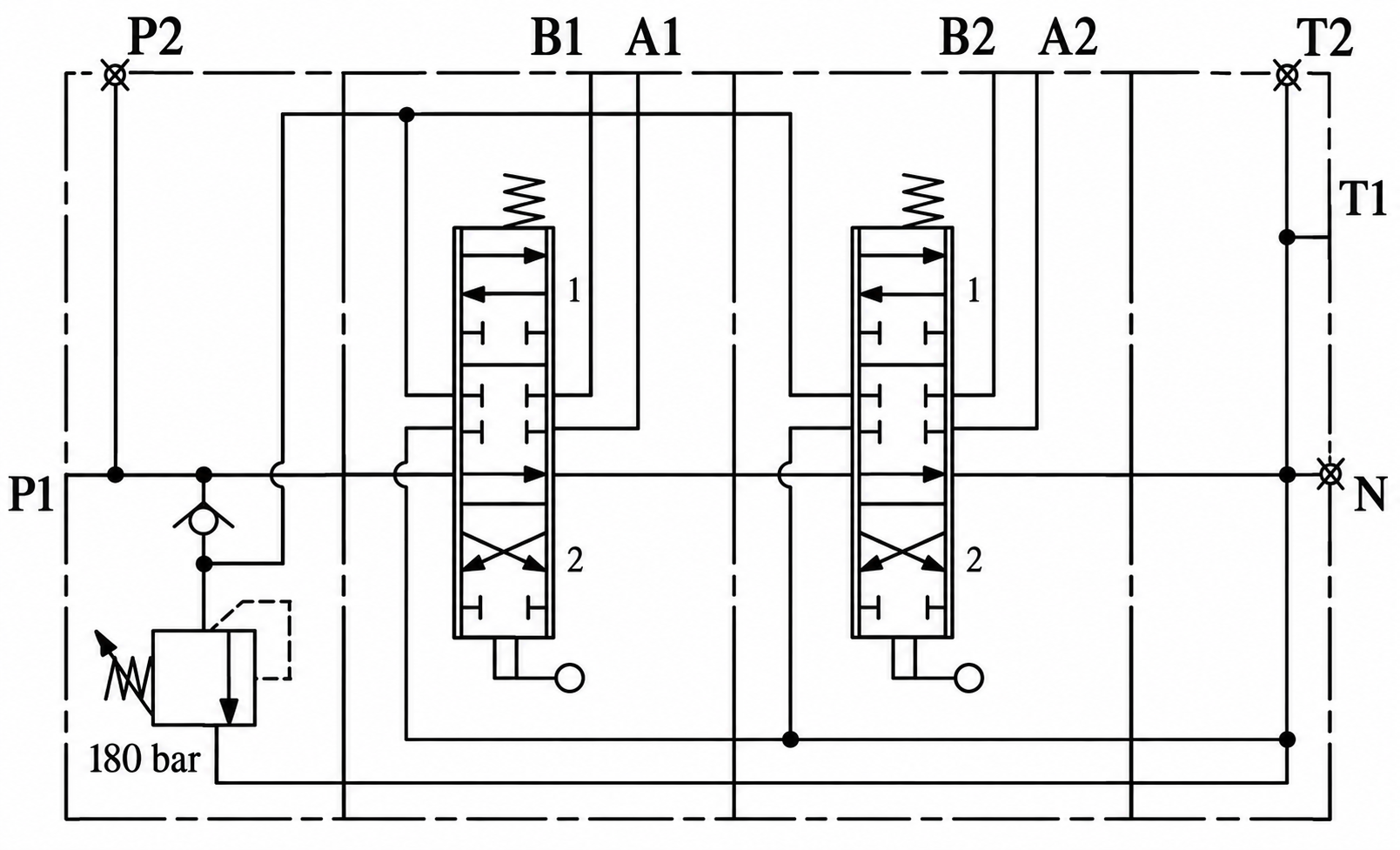

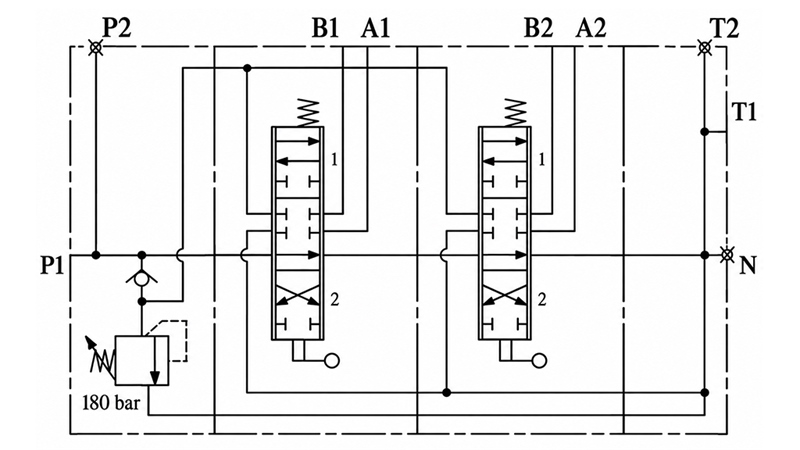

Hidraulinės schemos diagrama
