RANKINIS HIDRAULINIS VOŽTUVAS MONOBLOKINIS 1xZ80
| Techninė informacija | |
| Tiekėjas: | Bulgarija |
| Grąžinimas arba keitimas: | 14 dienų |
| Garantija: | 6 mėnesiai |
| Gaminio svoris: | 3,7 kg |
| Vožtuvo tipas: | Z80 monoblokinis skirstytuvas |
| Nominalus debitas: | 80 L/min |
| Sekcijų skaičius: | 1 |
| Korpuso medžiaga: | Ketus |
| Sklandžio medžiaga: | Anglinis plienas (18 mm skersmens) |
| Valdymas: | Mechaninis (valdymo svirtimi) |
| Hidraulinė schema: | Lygiagreti |
| Maks. slėgis (T jungtis): | 35 bar (grįžtamasis slėgis) |
| Maks. slėgis (P jungtis): | 315 bar (įėjimo slėgis) |
| Maks. slėgis (A ir B jungtys): | 315 bar (darbinis slėgis) |
| Gamykloje nustatytas apsauginis slėgio vožtuvas: | 180 bar |
| Apsauginio slėgio vožtuvo reguliavimo diapazonas: | 120–250 bar |
| Vidinis nuotėkis: | 8 cm³/min esant Δp = 100 bar ir 40°C |
| Darbinė temperatūra: | -40°C iki +60°C |
| Alyvos darbinė temperatūra: | -20°C iki +80°C su NBR sandarikliais, -20°C iki +100°C su FPM sandarikliais |
| Alyvos klampa: | 15–75 mm²/s (rekomenduojama) |
Aprašymas
Z80 hidrauliniai monoblokiniai skirstytuvai skirti patikimai ir tiksliai valdyti hidraulinės alyvos srautą tarp siurblio ir hidraulinių vykdymo mechanizmų. Jie tiekiami 1–6 sekcijų versijomis, todėl, atsižvelgiant į sistemos reikalavimus, galima valdyti nuo vienos iki šešių nepriklausomų hidraulinių funkcijų.
Kiekvienoje sekcijoje yra A ir B darbinės jungtys. Standartinėje BSP versijoje P slėgio įvadui naudojama G 1/2 jungtis, T grįžtamajai jungčiai – G 3/4, o A ir B darbinėms jungtims – G 1/2 jungtys. Priklausomai nuo pasirinktos sklandžio konfigūracijos, skirstytuvas tinka dvigubo veikimo arba viengubo veikimo hidrauliniams cilindrams, hidrauliniams varikliams ir kitiems hidrauliniams vykdymo mechanizmams valdyti.
Rankiniu būdu valdomoje versijoje skirstytuvas mechaniškai valdomas svirtimis. Judinant atskirą svirtį, hidraulinė alyva nukreipiama į atitinkamą darbinę jungtį, taip valdant prijungto vykdymo mechanizmo judėjimo kryptį. Neutralioje padėtyje atitinkama hidraulinė funkcija neaktyvuojama.
Pagrindiniai Z80 skirstytuvų privalumai:
- nominalus debitas: 80 l/min,
- maksimalus darbinis slėgis: 315 bar,
- tiekiami su 1–6 sekcijomis,
- kompaktiška ir tvirta monoblokinė konstrukcija,
- paprastas ir tiesioginis rankinis valdymas,
- nepriklausomas atskirų hidraulinių funkcijų valdymas,
- standartinės hidraulinės jungtys,
- tinka įvairioms mobilioms ir stacionarioms hidraulinėms sistemoms.
Z80 skirstytuvuose yra pagrindinis apsauginis slėgio vožtuvas ir atbulinis vožtuvas. Jie tiekiami lygiagrečios arba tandeminės konfigūracijos, su papildoma Power Beyond (Carry Over) jungtimi papildomiems hidrauliniams skirstytuvams prijungti.
Z80 hidrauliniai monoblokiniai skirstytuvai tinka naudoti žemės ūkio ir miškų ūkio technikoje, taip pat įvairioje pramoninėje ir mobiliojoje hidraulinėje įrangoje. Pasirinkus tinkamą sekcijų skaičių ir sklandžio tipą, skirstytuvą galima pritaikyti konkrečioms kiekvienos mašinos ar taikymo srities hidraulinėms funkcijoms.

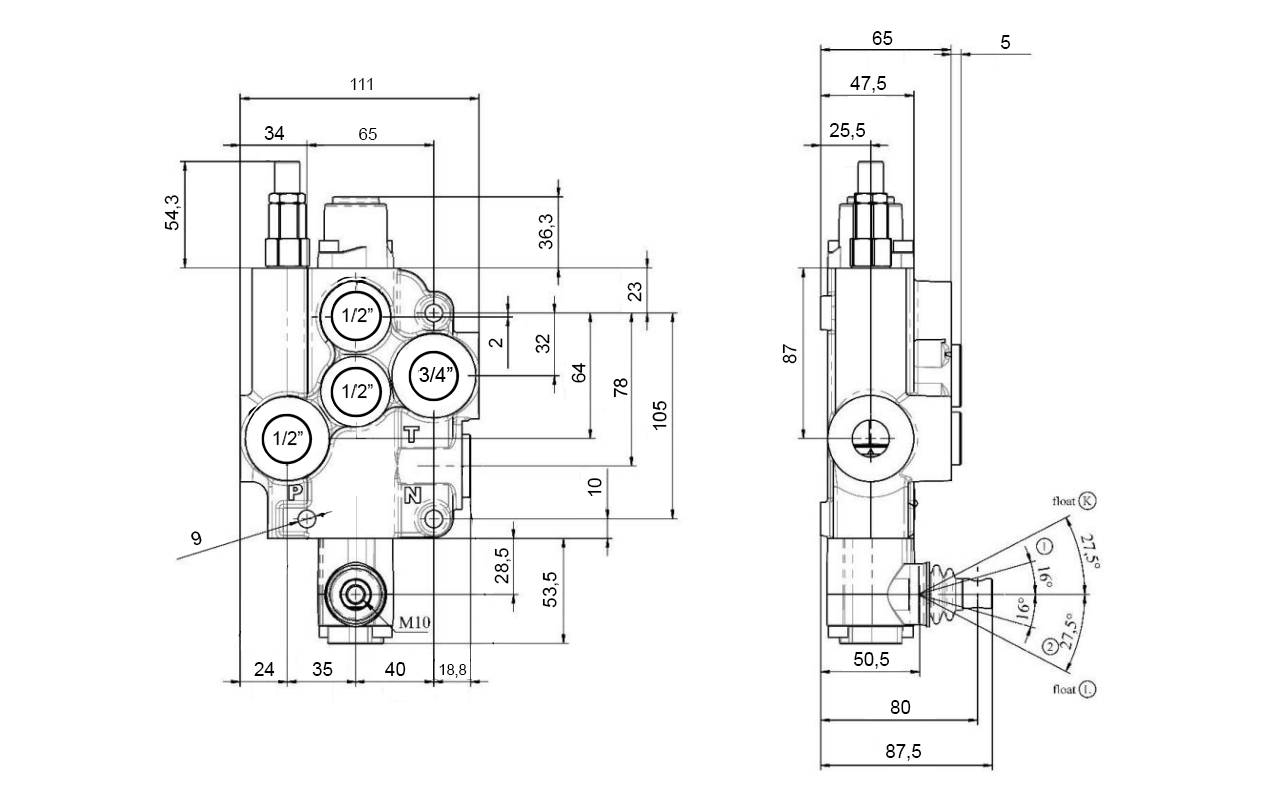

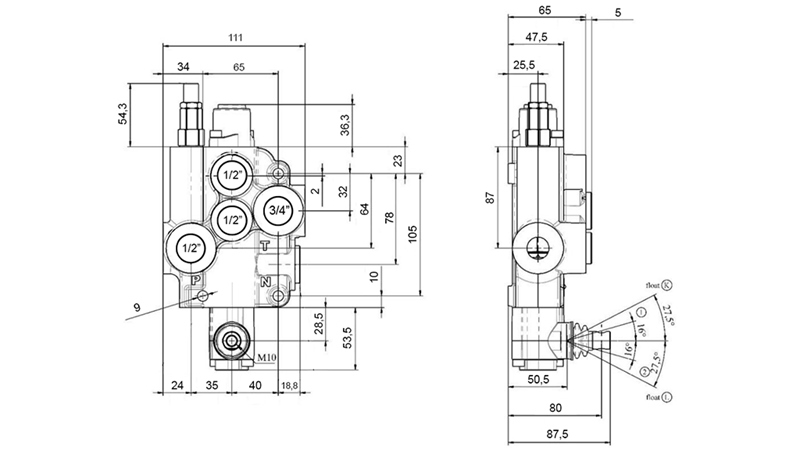

Matmenys

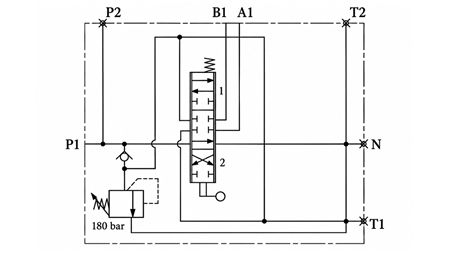

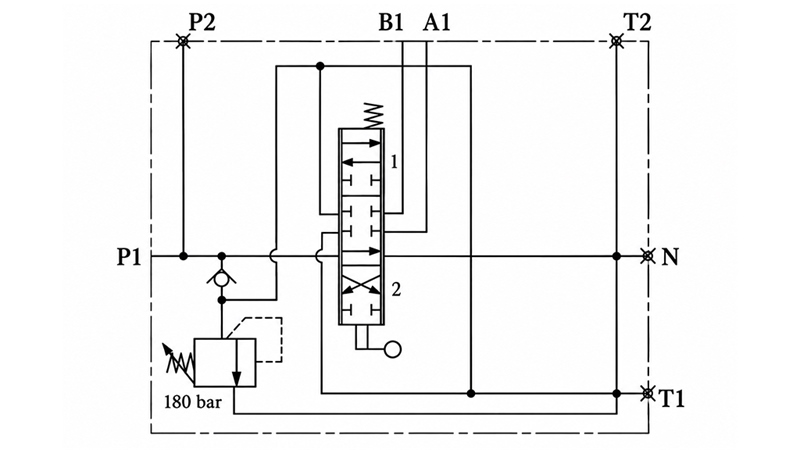

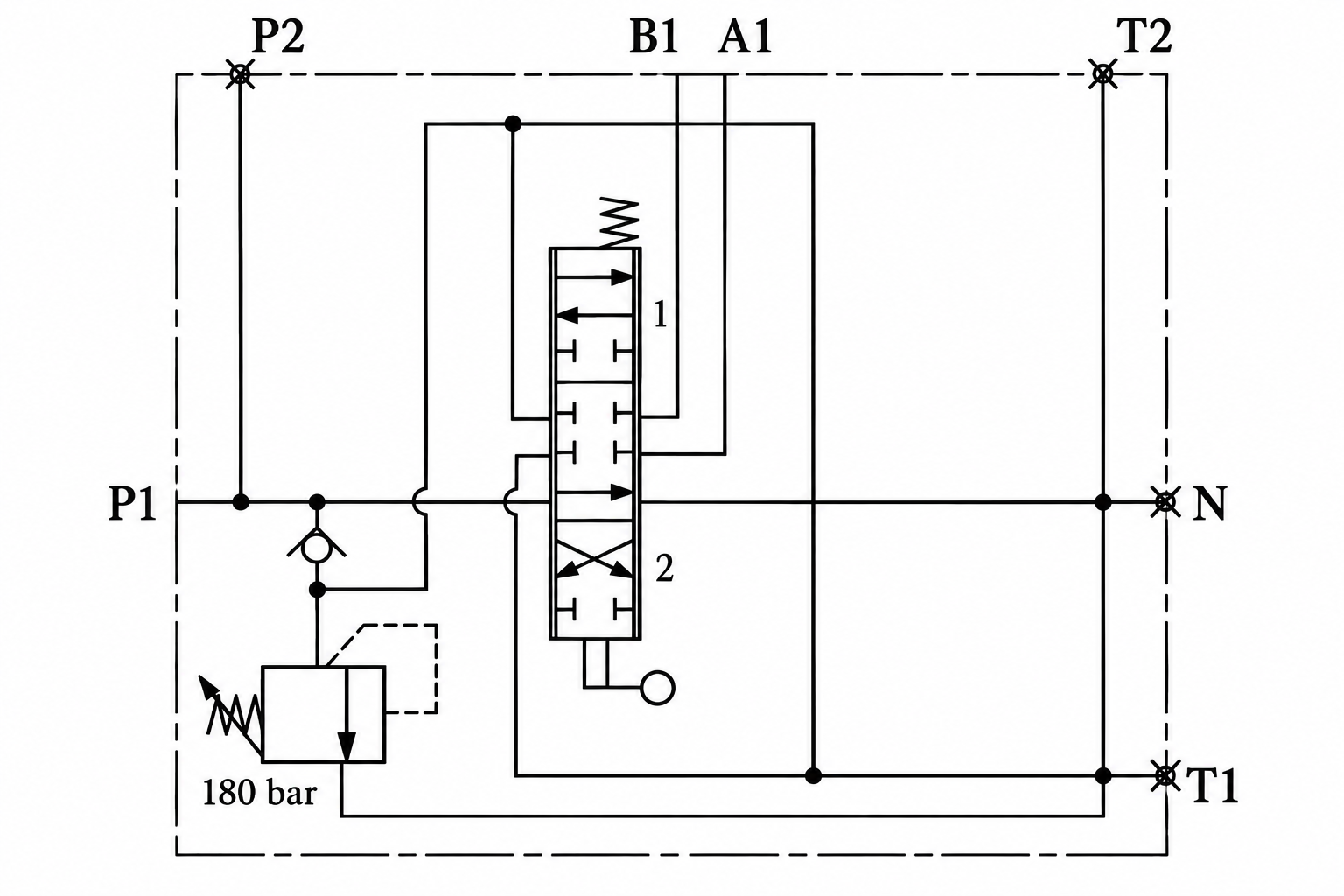

Hidraulinės schemos diagrama
