RANKINIS HIDRAULINIS VOŽTUVAS MONOBLOKINIS 1xZ50 + PLŪDRIOJI FUNKCIJA
| Techninė informacija | |
| Tiekėjas: | Bulgarija |
| Grąžinimas arba keitimas: | 14 dienų |
| Garantija: | 6 mėnesiai |
| Gaminio svoris: | 2,65 kg |
| Skirstytuvo tipas: | Z50 monoblokinis su plaukiojančiąja funkcija |
| Nominalus srautas: | 50 L/min |
| Sekcijų skaičius: | 1 |
| Korpuso medžiaga: | Ketus |
| Sklandžio medžiaga: | Anglinis plienas (16 mm skersmuo) |
| Valdymas: | Mechaninis (valdymo svirtimi) |
| Svirties padėtys: | 4 |
| Funkcijos: | Dvipusio veikimo + plaukiojančioji funkcija (FLOAT) |
| Hidraulinė schema: | Lygiagreti |
| Maks. slėgis (T prievadas): | 35 bar (grįžtamasis slėgis) |
| Maks. slėgis (P prievadas): | 315 bar (įėjimo slėgis) |
| Maks. slėgis (A ir B prievadai): | 315 bar (darbinis slėgis) |
| Gamykloje nustatytas slėgio ribojimo vožtuvas: | 180 bar |
| Slėgio ribojimo vožtuvo reguliavimo diapazonas: | Priklausomai nuo spyruoklės: 50–120 / 120–250 / 220–315 bar |
| Vidinis nuotėkis: | 7 cm³/min, kai Δp = 100 bar ir 40°C |
| Darbinė temperatūra: | nuo -40°C iki +60°C |
| Alyvos darbinė temperatūra: | nuo -20°C iki +80°C su NBR sandarikliais |
| Alyvos klampa: | 15–75 mm²/s (rekomenduojama) |
Aprašymas
Z50 hidraulinis sekcinis monoblokinis skirstytuvas su plaukiojančiąja funkcija skirtas patikimam ir tiksliam rankiniam hidraulinės alyvos srauto valdymui tarp siurblio ir hidraulinio vykdymo mechanizmo. Pagrindinė šios versijos ypatybė – papildoma plaukiojanti padėtis (FLOAT), leidžianti prijungtam hidrauliniam cilindrui laisvai judėti.
Sekcijoje yra A ir B darbiniai prievadai su G 3/8" sriegiais hidrauliniam cilindrui arba kitam dvipusio veikimo hidrauliniam vykdymo mechanizmui prijungti. Pagrindinis slėgio prievadas P ir grįžtamasis prievadas T turi G 1/2" sriegius.
Skirstytuvas valdomas mechaniškai svirtimi. Be standartinio dvikrypčio cilindro valdymo, skirstytuvas taip pat turi plaukiojančią padėtį. Perjungus svirtį į plaukiojančią padėtį, A ir B prievadai sujungiami su grįžtamąja linija T, todėl hidraulinio cilindro kotas gali laisvai judėti abiem kryptimis veikiamas išorinių jėgų.
Plaukiojančioji funkcija ypač naudinga padargams, kurie darbo metu turi kopijuoti reljefą arba žemės paviršių, nes įjungus plaukiojančiąją funkciją hidraulinis cilindras nelaiko padargo fiksuotoje padėtyje.
Pagrindiniai Z50 + F versijos privalumai:
- papildoma plaukiojančioji funkcija (FLOAT),
- laisvas hidraulinio cilindro judėjimas plaukiojančioje padėtyje,
- tinka padargams, kurie turi kopijuoti reljefą,
- paprastas mechaninis valdymas svirtimi,
- integruotas slėgio ribojimo vožtuvas,
- tvirta monoblokinė konstrukcija.
Z50 hidraulinis skirstytuvas su plaukiojančiąja funkcija tinka naudoti žemės ūkio, miškų ūkio ir kitose mobiliosiose hidraulinėse mašinose, kur, be standartinio dvipusio veikimo valdymo, reikalingas laisvas hidraulinio cilindro judėjimas.

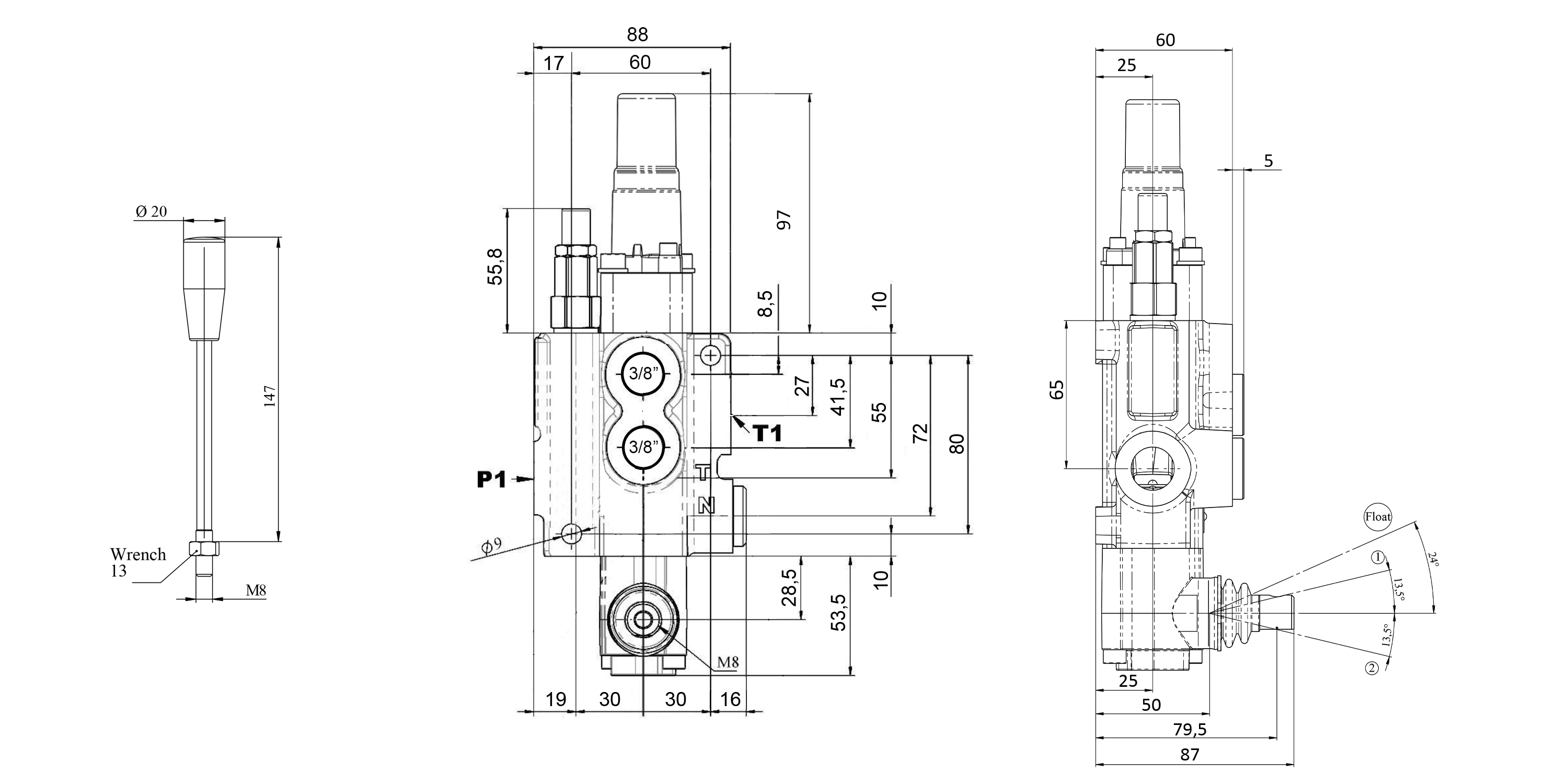

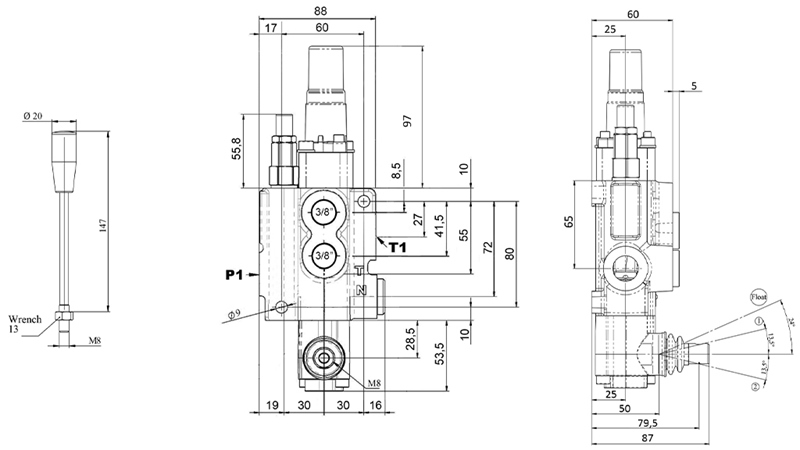

Matmenys

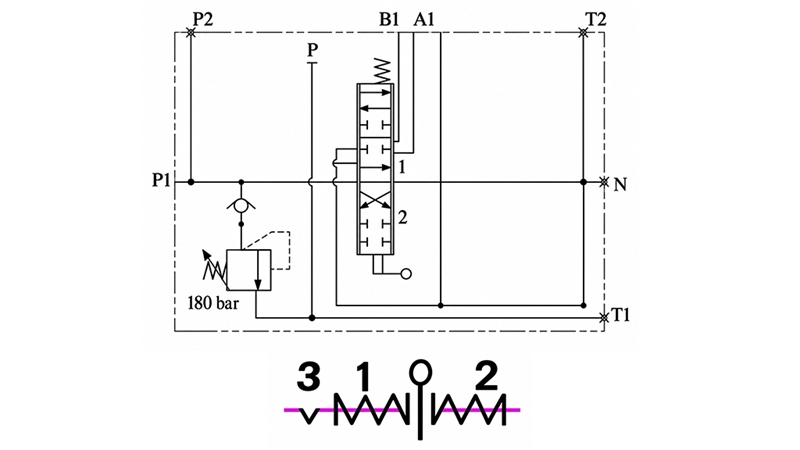

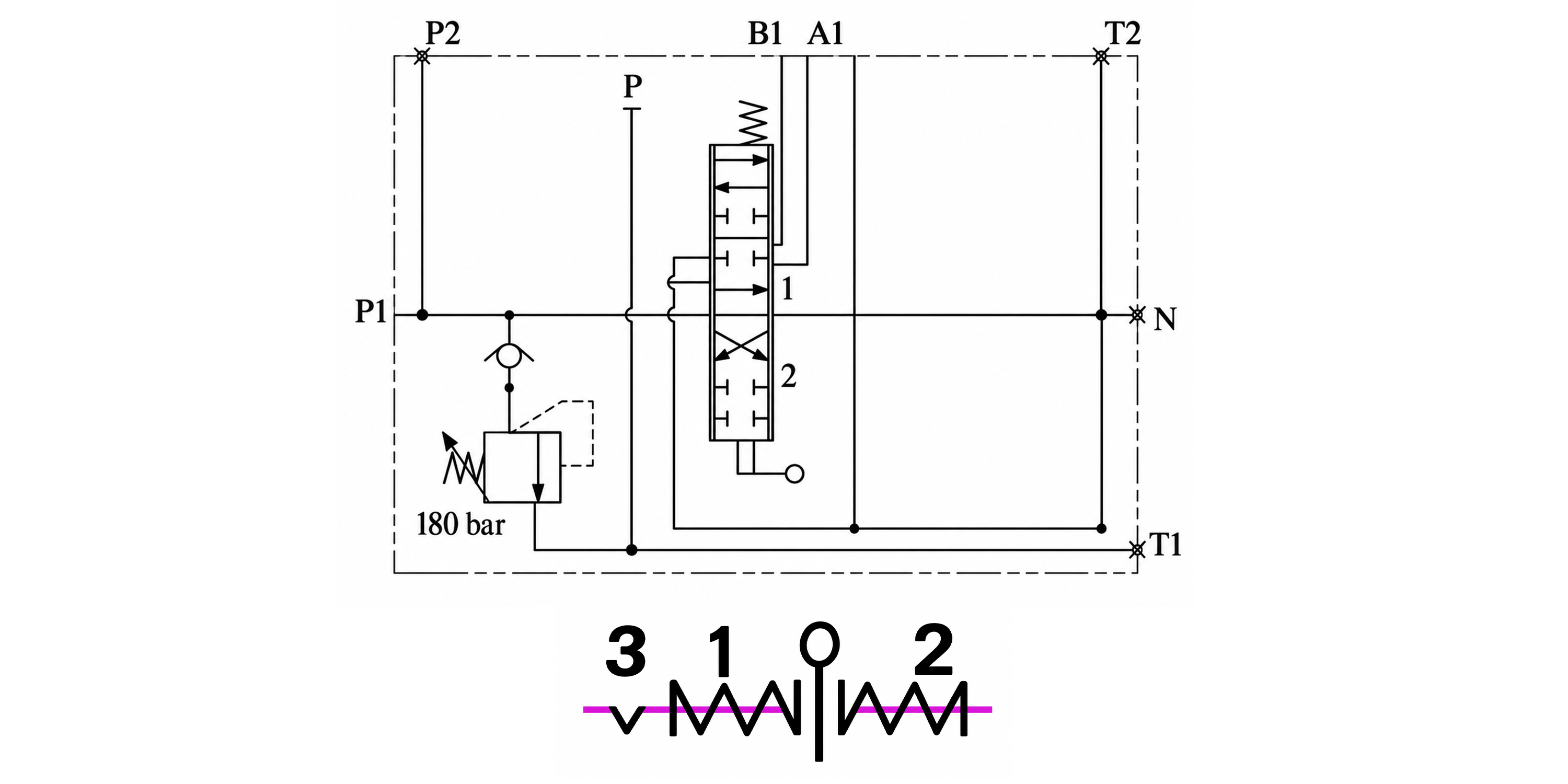

Hidraulinės schemos diagrama
