Aprašymas:

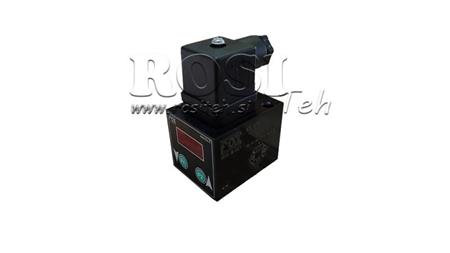

Elektroniniai slėgio jungikliai „KLV5“ leidžia reguliuoti du darbo taškus su reguliuojama histereze (maksimalus ir minimalus diapazonas). KLV5 serija yra lengvai naudojama ir programuojama. KLV5 elektroninis slėgio jungiklis yra aprūpintas priekinio ekrano, skirtu darbo slėgiui nustatyti ir stebėti.

VEIKIMAS:

Slėgio jungiklis turi mygtukus P1 ir P2. Kiekvienas mygtukas turi dvi vertes P1(PL1 ir PL2) ir P2(PH1 ir PH2).

P1 = nustatome minimalų slėgį (PL1 ir PL2)

P2 = nustatome maksimalų slėgį (PH1 ir PH2)

PL1 = minimalios intervencijos taškas OUT1 (paspauskite 1x ant P1, kad pasiektumėte PL1)

PL2 = minimalios intervencijos taškas OUT2 (laikykite mygtuką ant P1, kad pasiektumėte PL2)

PH1 = maksimalios intervencijos taškas OUT1 (paspauskite 1x ant P2, kad pasiektumėte PH2)

PH2 = maksimalios intervencijos taškas OUT2 (laikykite mygtuką ant P2, kad pasiektumėte PH2)

Paspauskite mygtuką, kurio slėgį reikia pakeisti (P1 arba P2), vertė (PL1 ir PL2) bus rodoma atveju P1 ir vertė PH1 ir PH2 atveju P2.

Po to galima keisti slėgį paspaudžiant mygtuką ▼ (P1), kad sumažintumėte, arba mygtuką ▲ (P2), kad padidintumėte vertę.

Palaukite kelias sekundes, ir faktinė slėgio vertė bus išsaugota. Nustatytas slėgis bus išsaugotas, kai jis mirksės ekrane. Tada jis grįš į pradinį rodinį 0.0

Pakartokite tą pačią procedūrą kitoms intervencijos taškams.

SVARBU: Siekiant saugumo ir tinkamo veikimo, PL1 = PL2 turi būti lygios vertės ir PH1 = PH2 turi būti lygios vertės.
