PIN DE DECONEXIUNE A PRESIUNII PENTRU VALVA P81

Descriere

Pinul de eliberare a presiunii permite un sistem de eliberare a presiunii (revenirea automată a manetei de control în poziția neutră). Când ciocănelul se deplasează în sistemul de eliberare a presiunii, uleiul este deviat către portul de lucru „B” (departe de manetă). Când presiunea în portul „B” depășește valoarea setată, pinul de eliberare a presiunii eliberează maneta de control, revenind în poziția neutră. Setarea din fabrică este de 70 bari. Pinul de eliberare a presiunii este reglabil prin slăbirea piuliței (4) și rotirea șurubului de reglaj (5). Rotirea șurubului în sensul acelor de ceasornic crește setarea presiunii pinului de eliberare a presiunii, în timp ce rotirea lui în sens invers reduce presiunea.

ATENȚIE: Dacă pinul de eliberare a presiunii este setat la o presiune prea mare, maneta nu va reveni în poziția neutră. Dacă este setat prea jos, pinul de eliberare a presiunii nu va ține maneta în poziția pregătită pentru eliberare.

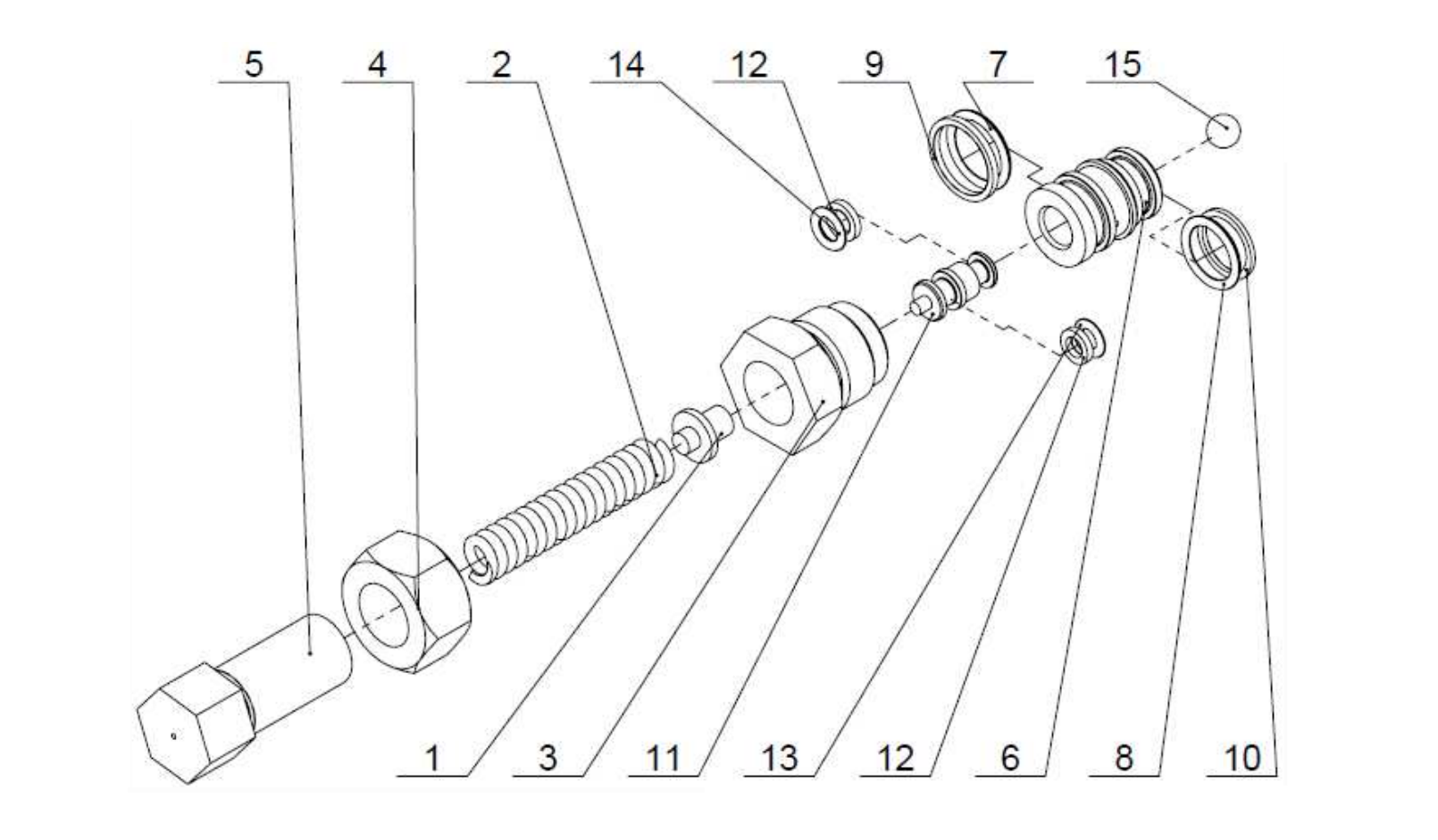

Componente:

- adaptor de arc (1)

- arc (2)

- dop (3)

- piuliță (4)

- șurub de reglaj (5)

- manșon piston (6)

- inel O 12,5 x 1,8 (7)

- inel O 11,2 x 1,8 (8)

- sigiliu de siguranță 16 x 1,3 x 1,4 (9)

- sigiliu de siguranță 14,28 x 1 x 1,3 (10)

- piston (11)

- șaibă de siguranță 5,1 x 1,4 (12)

- inel O 4 x 1,8 (13)

- inel O 5 x 1,8 (14)

- bilă de oțel (15)
